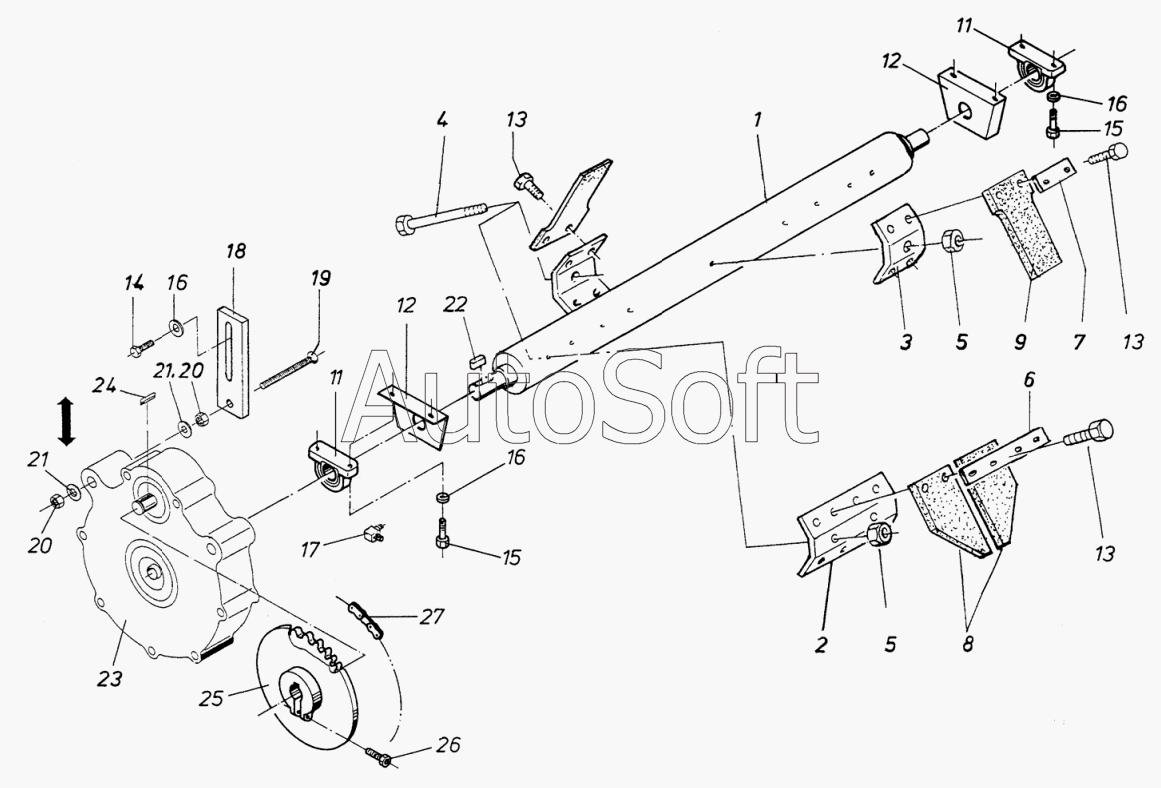

Каталог запасных частей к технике: Franz Kleine SF-10-2 (2005). Транспортировочный вал, жесткое исполнение
1
1
1
2
3
4
5
5
6
7
8
9
11
11
12
12
13
13
13
14
15
15
16
16
16
17
18
19
20
20
21
21
22
23
24
25
25
26
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | S***0 | Транспортировочная труба | |
| 1 | S***0 | Транспортировочная труба | |
| 1 | S***5 | Транспортировочная труба | |
| 11 | S***0 | Подшипник на лапках TASE 40 | |
| 12 | S***1 | Предохранительный щиток подшипника | |
| 13 | 4***2 | Шестигранный винт М10х30 | |
| 14 | 4***9 | Шестигранный винт М12х30 | |
| 15 | 4***1 | Шестигранный винт M12x40 | |
| 16 | 8***0 | Упругая зажимная шайба 12 | |
| 17 | 7***7 | Смазочный ниппель Н3 10х1 | |
| 18 | 1***0 | Полосовая сталь | |
| 19 | 2***4 | винт с потайной головкой М16х110 | |
| 1a | 1***3 | конец вала | |
| 1b | 1***2 | конец вала с пазом для призматической шнонки | |
| 2 | А***1 | Пластина с резьбовым отверствием | |
| 20 | 6***9 | Шестигранная гайка М16 | |
| 21 | 7***3 | Шайба А17 | |
| 22 | 4***3 | Призматическая шпонка A10x8x40 | |
| 23 | S***1 | Цилиндрическая передача | |
| 24 | 9***0 | Призматическая шпонка А 8х7х36 | |
| 25 | S***1 | Звёздочка 27 зубьев | |
| 25 | S***0 | Звёздочка 19 зубьев | |
| 26 | 2***7 | Цилиндрический винт М12х30 | |
| 27 | 1***5 | Втулочно-роликовая цепь | |
| 27 | S***5 | Втулочно-роликовая цепь | |
| 3 | А***2 | Пластина с резьбовым отверствием | |
| 4 | 2***5 | Шестигранный винт M10x100 | |
| 5 | 6***3 | Шестигранная гайка М10 | |
| 6 | А***3 | Зажимная рейка | |
| 7 | 1***0 | пластина с отверстиями | |
| 8 | S***2 | Било | |
| 9 | S***1 | Било |
