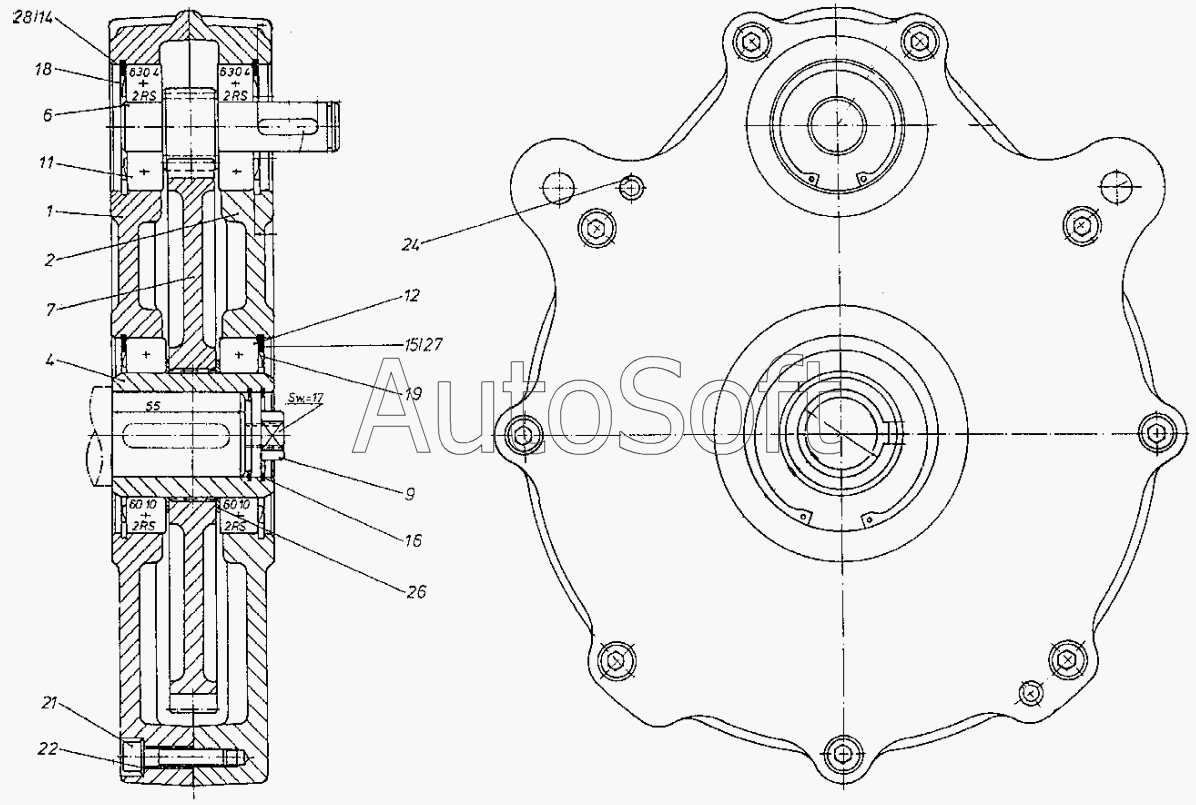

Каталог запасных частей к технике: Franz Kleine SF-10-2 (2005). Цилиндрическая зубчатая передача
16
28
27
26
24
22
21
19
18
1
15
14
12
11
9
7
6
4
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| S1-660-007-041 | S***1 | Цилиндрическая передача | |
| 1 | S***1 | Корпусная половина | |
| 2 | S***2 | Корпусная половина | |
| 4 | 1***3 | пустотелый вал | |
| 6 | S***4 | Вал-шестерня | |
| 7 | 1***5 | Шестерня | |
| 9 | 1***6 | Шайба | |
| 11 | 1***6 | Радиальный шарикоподшипник 6206-2RS | |
| 12 | 8***9 | Радиальный шарикоподшипник 6010-2RS | |
| 14 | 9***2 | Стопорное кольцо 62х2 | |
| 15 | 2***6 | Стопорное кольцо 80х2,5 | |
| 16 | 9***0 | Стопорное кольцо 35х1,5 | |
| 18 | 8***3 | Кольцо 6204 IV | |
| 19 | 8***8 | Кольцо 6010 IV | |
| 21 | 2***0 | Цилиндрический винт М8х35 | |
| 22 | 7***0 | Пружинное кольцо В 8 | |
| 24 | 2***5 | Зажимная втулка 10х65 | |
| 26 | 8***4 | Припасованная шайба 50x62x1 | |
| 27 | 8***0 | Припасованная шайба 63x80x0,1/0,3/0,5 | |
| 28 | 1***5 | Припасованная шайба 42x52x0,1/0,3/0,5 |
