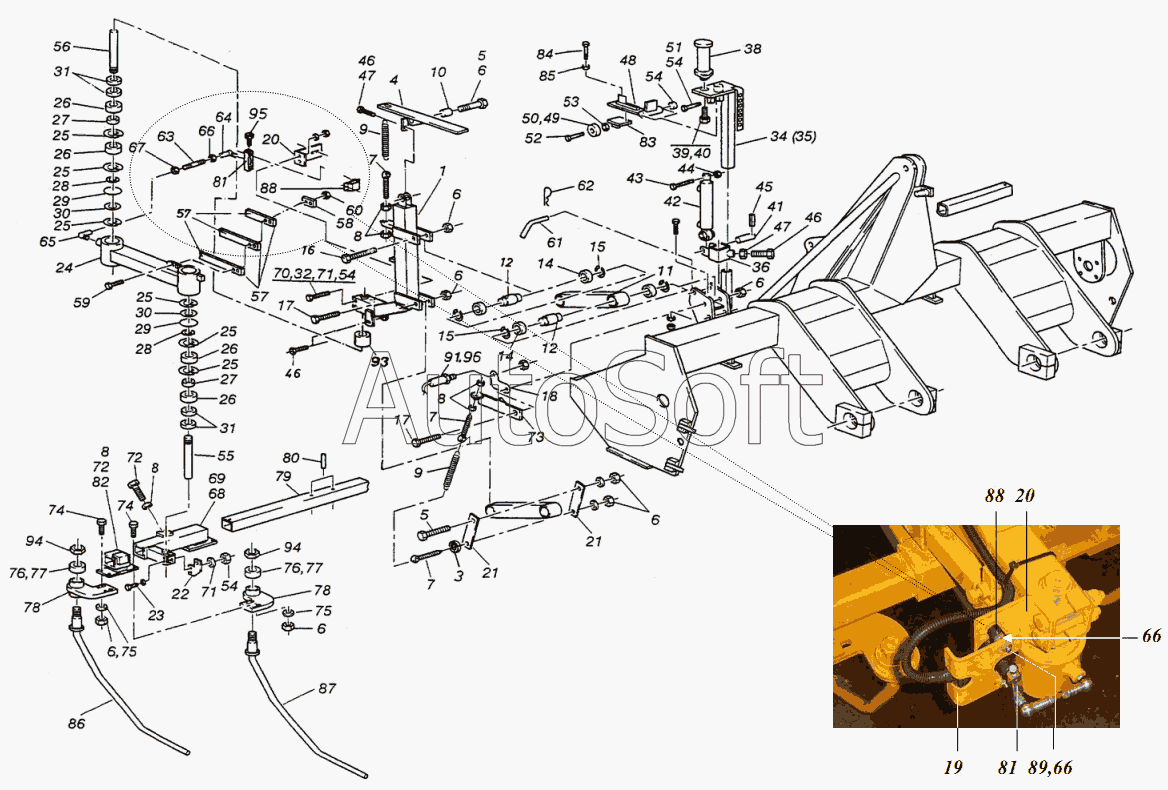

Каталог запасных частей к технике: Franz Kleine SF-10-2 (2005). Узел ограничения по глубине
61
72
72
71
71
70
69
68
67
66
66
66
65
64
63
62
73
60
59
58
57
57
56
55
54
54
54
54
53
52
51
83
96
95
94
94
93
91
89
88
88
87
86
85
84
50
82
81
81
80
79
79
78
78
77
77
76
76
75
75
74
74
14
14
25
25
25
25
25
25
24
23
22
21
21
20
20
19
18
17
17
16
15
15
26
26
26
26
12
12
11
10
9
9
8
8
8
8
7
7
7
6
6
6
6
6
6
6
5
5
4
3
39
49
48
47
47
46
46
46
45
44
43
42
41
40
1
38
36
35
34
32
31
31
30
30
29
29
28
28
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | S***1 | Подёмная рама | |
| 3 | Y***1 | Распорная труба | |
| 4 | S***5 | Люлька | |
| 5 | 3***1 | Шестигранный винт М12х75 | |
| 6 | 6***4 | Шестигранная гайка М12 | |
| 7 | 0***2 | Рым-болт М12х70 | |
| 8 | 6***4 | Шестигранная гайка М12 | |
| 9 | 2***8 | Пружина растяжения | |
| 10 | S***1 | Втулка | |
| 11 | S***3 | Распорка | |
| 12 | G***2 | Ось | |
| 14 | 1***2 | Радиальный шарикоподшипник 6005-2RS | |
| 15 | 9***9 | Стопорное кольцо 47х1,75 | |
| 16 | 3***3 | Шестигранный винт М12х90 | |
| 17 | 2***0 | Шестигранный винт | |
| 18 | S***7 | Рычаг | |
| 19 | S***5 | Держатель | |
| 20 | S***6 | Держатель | |
| 21 | S***9 | Плиточка | |
| 22 | S***2 | Упор | |
| 23 | 3***1 | Шестигранный винт | |
| 24 | S***0 | Распорка | |
| 25 | 9***2 | Стопорное кольцо 62х2 | |
| 26 | 3***8 | Радиальный шарикоподшипник 6305-2RS | |
| 27 | 1***4 | Распорная труба | |
| 28 | 1***0 | Стопорное кольцо 25х1,2 | |
| 29 | 1***7 | Замочное щайба | |
| 30 | 9***0 | Распорное кольцо Нилос J 62 | |
| 31 | 9***4 | Уплотнительная пластина Z 305 | |
| 32 | 4***5 | Шестигранный винт М10х70 | |
| 34 | S***5 | Держатель клапана, слева | |
| 35 | S***6 | Держатель клапана, справа | |
| 36 | S***4 | Установочный деталь | |
| 38 | А***2 | Клапан | |
| 39 | 6***5 | Цилиндрический винт М8х25 | |
| 40 | 7***0 | Пружинное кольцо В 8 | |
| 41 | Х***2 | Палец | |
| 42 | 2***5 | Гидравлический цилиндр | |
| 43 | 4***3 | Шестигранный винт М12х50 | |
| 44 | 6***4 | Шестигранная гайка М12 | |
| 45 | 8***6 | Трубчатый разрезной штифт 5х36 | |
| 46 | 2***2 | Шестигранный винт М10х40 | |
| 47 | 6***3 | Шестигранная гайка М10 | |
| 48 | S***1 | Рукоятка переключения | |
| 49 | 9***8 | Радиальный шарикоподшипник 6002-2RS | |
| 50 | 1***4 | Трубка | |
| 51 | 2***5 | Шестигранный винт M10x100 | |
| 52 | 4***2 | Шестигранный винт М10х30 | |
| 53 | 7***0 | Шайба А10,5 | |
| 54 | 6***3 | Шестигранная гайка М10 | |
| 55 | А***5 | Ось | |
| 56 | S***2 | Ось | |
| 57 | S***3 | Листовая пружина | |
| 58 | 1***4 | Контрпластина | |
| 59 | 4***5 | Шестигранный винт М8x30 | |
| 60 | 6***2 | Шестигранная гайка М8 | |
| 61 | 1***7 | Вставной палец | |
| 62 | 8***1 | Пружинный штекер 4 | |
| 63 | S***4 | Резьбовая деталь | |
| 64 | 1***5 | Угловой шарнир А10 правый | |
| 65 | 1***6 | Угловой шарнир А10, левый | |
| 66 | 5***3 | Шестигранная гайка М6 | |
| 67 | 1***4 | Шестигранная гайка М6 | |
| 68 | S***7 | Поворотная рама, справа | |
| 69 | S***6 | Поворотная рама, слева | |
| 70 | 1***0 | Шестигранный винт М10х65 | |
| 71 | 2***6 | Блокирующая шайба SKM10 | |
| 72 | 4***0 | Шестигранный винт М12х35 | |
| 73 | S***3 | Упругий держатель | |
| 74 | 4***1 | Шестигранный винт M12x40 | |
| 75 | 2***7 | Блокирующая шайба SKM12 | |
| 76 | S***3 | Ультравтулка | |
| 77 | 7***2 | Припасованная шайба 22x30x2 | |
| 78 | S***5 | Подщипник для копирного шупа | |
| 79 | S***1 | Квадратная труба | |
| 79 | S***5 | Квадратная труба | |
| 80 | 8***1 | Трубчатый разрезной штифт 8х60 | |
| 81 | S***8 | Рычаг | |
| 82 | S***5 | Установочный деталь | |
| 83 | S***2 | Полосовая сталь, сварeнный | |
| 84 | 4***3 | Шестигранный винт М8х20 | |
| 85 | 6***6 | Шестигранная гайка М8 | |
| 86 | S***6 | Шип для управления, слева | |
| 87 | S***7 | Шип для управления, справа | |
| 88 | S***1 | Угловой датчик | |
| 89 | 4***4 | Шестигранный винт М6x35 | |
| 91 | 2***5 | Датчик | |
| 93 | 1***7 | Распорная труба | |
| 94 | 6***0 | Шестигранная гайка М20 | |
| 95 | 5***5 | Шестигранный винт ВМ6x12 | |
| 96 | 3***2 | тарельчатая пружтна Б35,5 |
