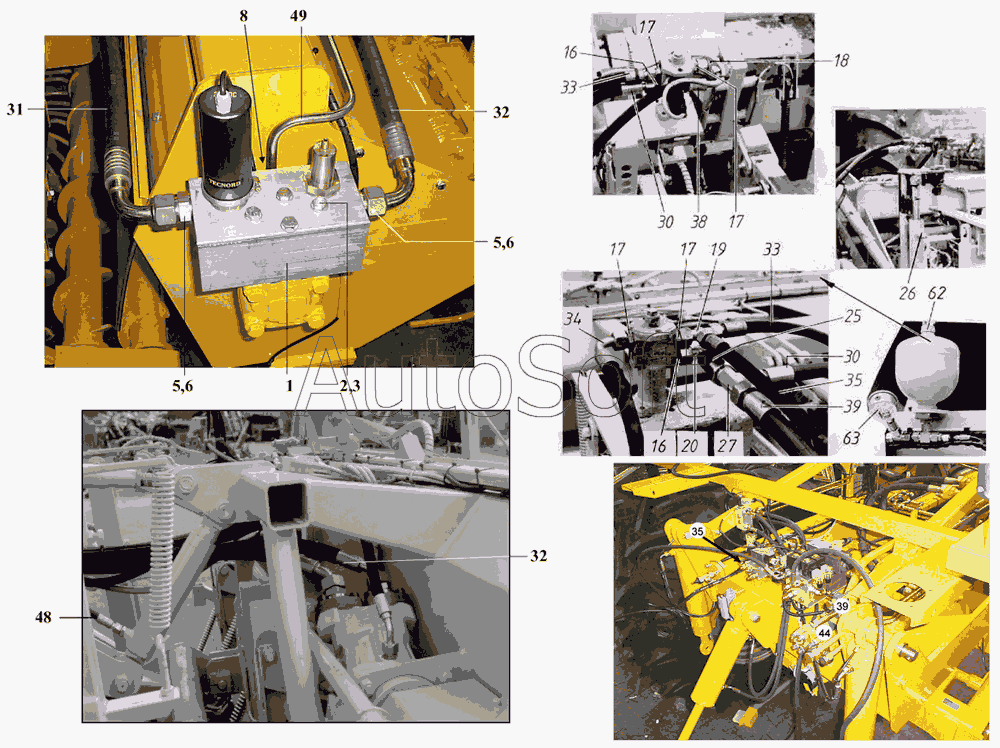

Каталог запасных частей к технике: Franz Kleine SF-10-2 (2005). Детали гидросистемы копателя
38
1
2
3
5
5
6
6
8
32
32
48
49
63
62
44
39
39
16
16
35
35
34
33
33
31
30
30
27
26
25
20
19
18
17
17
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***3 | Блок управления 8325 | |
| 2 | 3***1 | Шестигранный винт М10х110 | |
| 3 | 2***6 | Блокирующая шайба SKM10 | |
| 5 | S***7 | Прямое резьбовое штуцерное соединение | |
| 6 | 2***1 | О-кольцо 28x2 | |
| 8 | S***7 | Прямое резьбовое штуцерное соединение | |
| 16 | S***1 | Прямое резьбовое штуцерное соединение | |
| 17 | S***6 | Прямое резьбовое штуцерное соединение | |
| 18 | S***8 | Резьбовое соединение | |
| 19 | S***6 | Резьбовое соединение | |
| 20 | 1***1 | Резьбовое соединение | |
| 25 | S***0 | Переходная втулка | |
| 26 | S***9 | Прямое резьбовое штуцерное соединение | |
| 27 | S***0 | Тройник | |
| 30 | 3***5 | Гидравлический шланг | |
| 31 | 3***6 | Гидравлический шланг | |
| 32 | 4***1 | Гидравлический шланг | |
| 33 | 3***4 | Гидравлический шланг | |
| 34 | 3***9 | Гидравлический шланг | |
| 35 | 3***0 | Гидравлический шланг | |
| 36 | 1***5 | Прямое резьбовое соединение | |
| 38 | 2***8 | Гидравлический шланг | |
| 39 | 3***2 | Гидравлический шланг | |
| 44 | 3***1 | Гидравлический шланг | |
| 48 | 3***8 | Гидравлический шланг | |
| 49 | S***8 | Провод для утечки масла | |
| 62 | 1***1 | Гидроаккумулятор | |
| 63 | 1***0 | Манометр |
