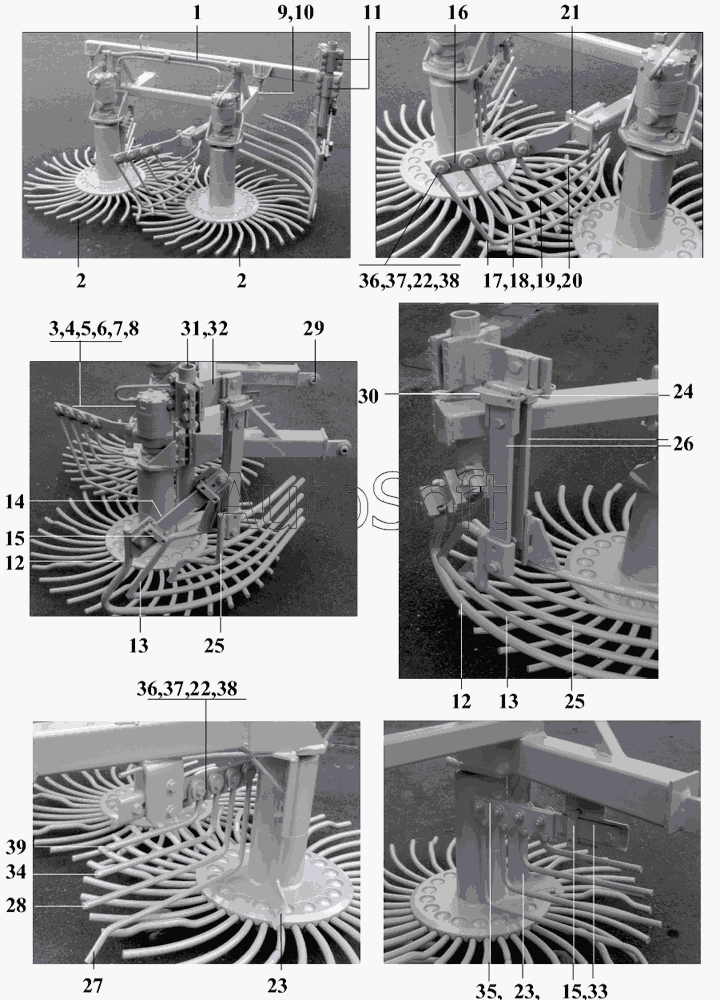

Каталог запасных частей к технике: Franz Kleine SF-10-2 (2005). Очистительные роторы, впереди, с облицовкой
30
21
22
22
23
23
24
25
25
26
27
28
29
20
31
32
33
34
35
36
36
37
37
38
38
39
11
2
2
3
4
5
6
7
8
9
10
1
12
12
13
13
14
15
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | S***7 | Держатель очистительного ротора, впереди | |
| 2 | S***1 | Очистительный ротор | |
| 3 | S***6 | Гидродвигатель | |
| 4 | S***2 | Обратный клапан | |
| 5 | 3***0 | Цилиндрический винт М12х40 | |
| 6 | 2***7 | Блокирующая шайба SKM12 | |
| 7 | 6***4 | Шестигранная гайка М12 | |
| 8 | 2***3 | Двойное кольцо Фай 56x2,6x1,45 | |
| 9 | 2***1 | Шестигранный винт М20х140 | |
| 10 | 6***0 | Шестигранная гайка М20 | |
| 11 | S***0 | Зажимная вставка | |
| 12 | S***0 | Наружный брус | |
| 13 | S***1 | Обшивка II | |
| 14 | S***8 | Листовая пружина | |
| 15 | S***9 | Квадратный профиль | |
| 16 | S***4 | Листовая пружина | |
| 17 | S***0 | Управляющий брус 1 | |
| 18 | S***1 | Управляющий брус 2 | |
| 19 | S***2 | Управляющий брус 3 | |
| 20 | S***3 | Управляющий брус 4 | |
| 21 | S***0 | Квадратный профиль | |
| 22 | S***7 | Втулка | |
| 23 | S***3 | Отделитель | |
| 24 | S***7 | Упругий держатель | |
| 25 | S***6 | Обшивка III | |
| 26 | S***5 | Листовая пружина | |
| 27 | S***1 | Упругий стержень | |
| 28 | S***2 | Упругий стержень | |
| 29 | S***1 | Втулка | |
| 30 | S***1 | Квадратный профиль | |
| 31 | S***2 | Направляющая | |
| 32 | S***3 | Держатель | |
| 33 | S***9 | Листовая пружина | |
| 34 | S***3 | Упругий стержень | |
| 35 | S***0 | Контрпланка | |
| 36 | 3***7 | Шестигранный винт М12х55 | |
| 37 | S***8 | круглая площадка | |
| 38 | 6***4 | Шестигранная гайка М12 | |
| 39 | S***4 | Упругий стержень |
