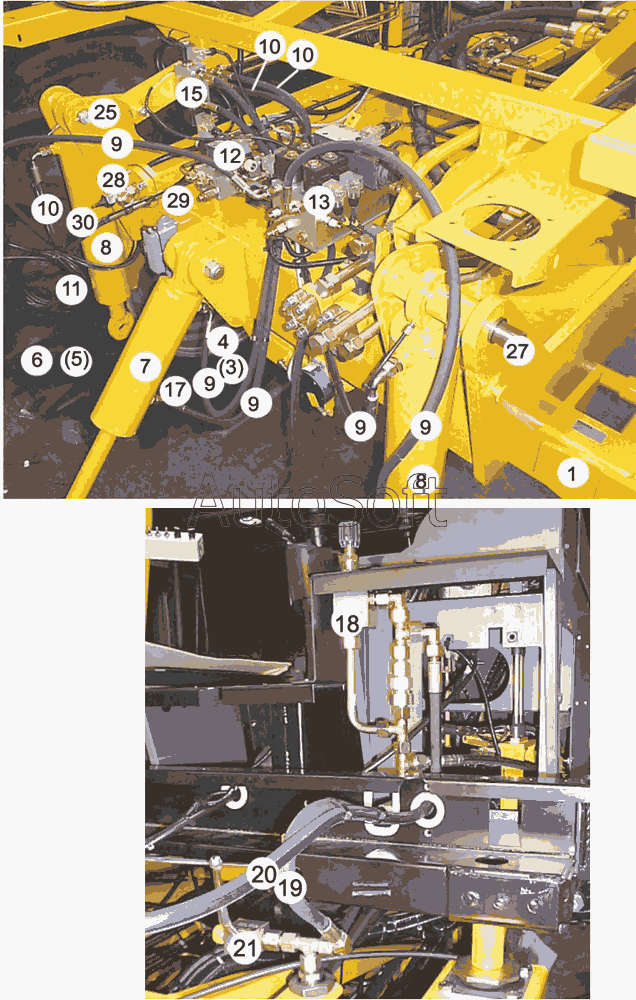

Каталог запасных частей к технике: Franz Kleine SF-10-2 (2005). Колеса впереди, поворотная крестовина, подъемный цилиндр, гидравлические шланги, блок управления
1
3
4
5
6
7
8
8
9
9
9
9
9
10
10
10
11
12
13
15
17
18
19
20
21
25
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | S***0 | Передняя ось | |
| 3 | S***1 | Отделитель, слева | |
| 4 | S***0 | Отделитель, справа | |
| 5 | S***3 | Колесо, в сборе, слева | |
| 6 | S***6 | Колесо, в сборе, справа | |
| 7 | S***1 | Гидравлический цилиндр | |
| 8 | 2***5 | Подъёмный цилиндр | |
| 9 | 2***5 | Гидравлический шланг | |
| 10 | 2***7 | Гидравлический шланг | |
| 11 | Y***0 | Дроссель для опускания | |
| 12 | 2***5 | Блок управления 8342 | |
| 13 | 2***7 | Блок управления 8341 | |
| 15 | 2***6 | Блок управления 8336 | |
| 16 | S***8 | Фиксатор для транспортировки | |
| 17 | S***2 | Форсунка | |
| 18 | S***1 | Клапан ограничения давления | |
| 19 | 2***7 | Гидравлический шланг | |
| 20 | 2***4 | Гидравлический шланг | |
| 21 | 2***0 | Кран со сферической пробкой | |
| 25 | S***6 | Палец, справа | |
| 27 | S***4 | Палец, слева | |
| 28 | 1***7 | ТРОЙНИК | |
| 29 | 3***2 | Гидравлический шланг | |
| 30 | 3***4 | Гидравлический шланг |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
