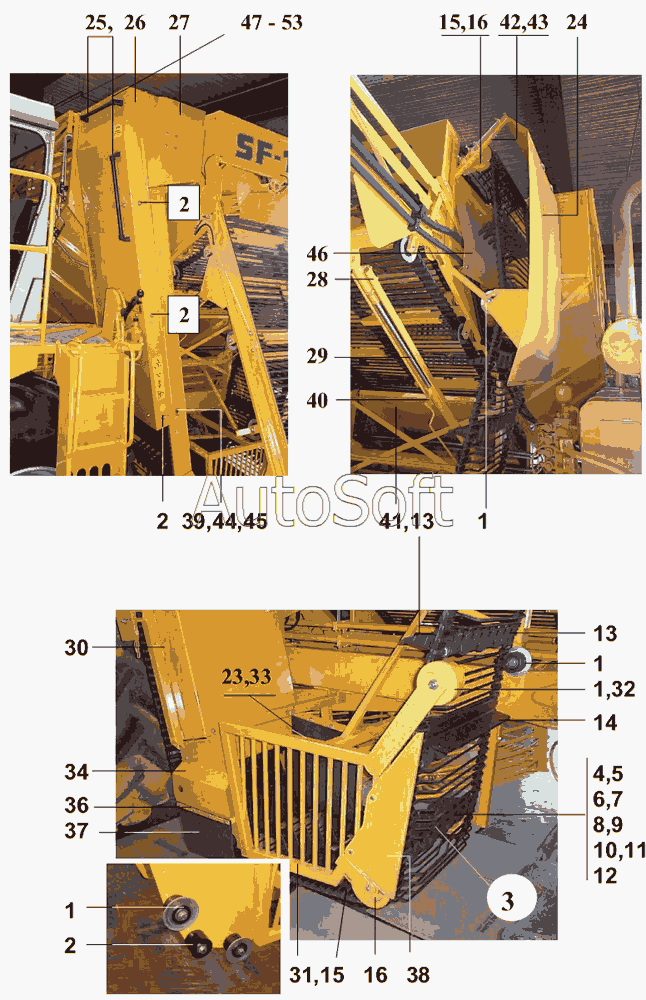

Каталог запасных частей к технике: Franz Kleine SF-10-2 (2005). Циркуляционный элеватор, транспортерная лента, ролики
42
29
30
31
32
33
34
36
37
38
39
40
41
28
43
44
45
46
47
48
49
50
51
52
53
14
2
2
2
2
3
4
5
6
7
8
9
10
11
12
13
13
1
1
1
1
15
15
16
16
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| S1-101-060-012 | S***2 | Ведущий диск | |
| 1 | S***6 | ролик с буртиком | |
| 2 | S***7 | ролик без буртика | |
| 3 | S***0 | Транспортерная лента, в сборе | |
| 4 | S***2 | Расклёпываемый прут с резиной | |
| 5 | S***1 | Расклёпываемый прут | |
| 6 | S***2 | Расклёпываемый прут | |
| 7 | S***3 | Расклёпываемый прут | |
| 8 | S***6 | Заклёпочная плата | |
| 9 | S***7 | резьбовая плата | |
| 10 | S***5 | расклёпываемый прут, | |
| 11 | 2***1 | Винт с потайной головкой | |
| 12 | 8***7 | Заклёпка 5,5x21 | |
| 13 | S***3 | Захватный элемент | |
| 14 | S***4 | отделитель | |
| 15 | 1***1 | Отделитель | |
| 16 | 1***9 | Ролик, в сборе | |
| 17 | 1***1 | Ролик | |
| 18 | 1***2 | Вал | |
| 19 | 9***2 | УплотнениеZ205 | |
| 20 | 1***3 | Радиальный шарикоподшипник 6205-2RS | |
| 21 | 9***0 | Стопорное кольцо 52х2 | |
| 23 | S***5 | Резиновый щит | |
| 24 | S***2 | Предохранительный щиток | |
| 25 | S***3 | Дуговая рукоятка | |
| 26 | S***2 | Элеваторное ограждение | |
| 27 | S***7 | Элеваторное опраждение, сверху | |
| 28 | S***5 | Ограждение | |
| 29 | S***8 | Гидравлический цилиндр | |
| 30 | S***2 | Рама, впереди | |
| 31 | S***3 | Элеваторная рама, внизу | |
| 32 | S***4 | Защита ролика | |
| 33 | S***6 | Направляющая | |
| 34 | S***2 | Защита ролика, слева | |
| 36 | S***0 | Направляющая | |
| 37 | S***1 | Резиновый щит | |
| 38 | S***4 | Ленточная защита | |
| 39 | 1***1 | Буферный амортизатор | |
| 40 | S***2 | Форсунка | |
| 41 | S***4 | Ш/ток, компл. | |
| 42 | A***9 | Держатель ролика | |
| 43 | A***0 | Держатель ролика | |
| 44 | 1***8 | вставной палец | |
| 45 | 8***1 | Пружинный штекер 4 | |
| 46 | S***0 | защита шланга | |
| 47 | 2***1 | Угол | |
| 48 | 2***2 | Резиновый щит | |
| 49 | 2***3 | Полосовая сталь | |
| 50 | 4***2 | Шестигранный винт М8х16 | |
| 51 | 4***4 | Шестигранный винт М8х25 | |
| 52 | 2***5 | Блокирующая шайба SKM 8 | |
| 53 | 6***6 | Шестигранная гайка М8 |
