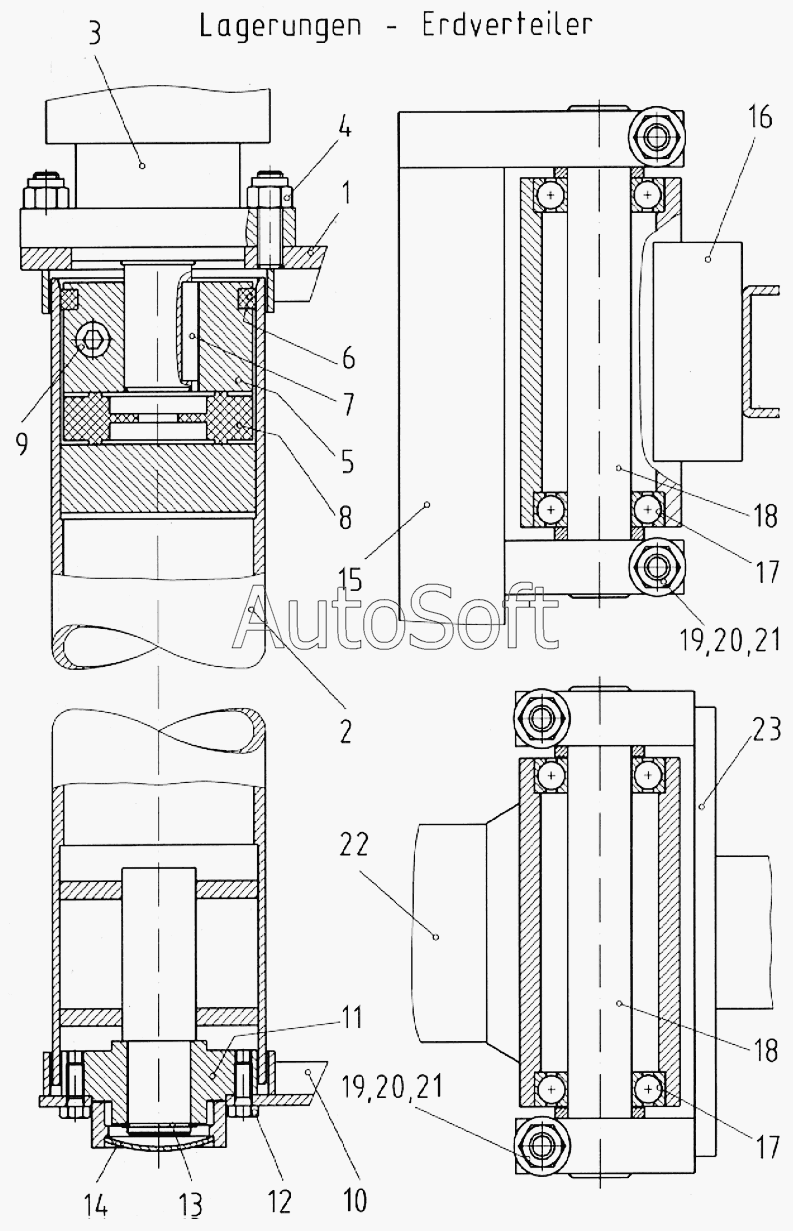

Каталог запасных частей к технике: Franz Kleine SF-10-2 (2005). Подшипники, распределитель земли
12
23
22
21
21
20
20
19
19
18
18
17
17
16
15
14
13
1
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | S***4 | Опорная стойка под подшипником в сборе | |
| 2 | S***5 | F-аспредепительная труба | |
| 3 | S***3 | Гидродвигатель OMS160 | |
| 4 | 6***4 | Шестигранная гайка М12 | |
| 5 | S***1 | Полумуфта | |
| 6 | 2***3 | О-кольцо 75x9 | |
| 7 | 9***8 | Призматическая шпонка A10x8x45 | |
| 8 | 1***2 | Зубчатый венец | |
| 9 | 2***2 | Цилиндрический винт М10х30 | |
| 10 | S***0 | Подвеска подшипника | |
| 11 | 1***2 | Чугунный фланцевый подшипник | |
| 12 | 5***7 | Шестигранный винт М8х20 VP | |
| 13 | 8***2 | Стопорное кольцо 30х1,5 | |
| 14 | 7***1 | Замочное шайба 52 | |
| 15 | S***4 | Поддерживающая консоль | |
| 16 | S***2 | Опорная стойка под подшипником | |
| 17 | 1***6 | Радиальный шарикоподшипник 6206-2RS | |
| 18 | S***2 | Вал | |
| 19 | 3***1 | Шестигранный винт М12х75 | |
| 20 | 2***7 | Блокирующая шайба SKM12 | |
| 21 | 6***4 | Шестигранная гайка М12 | |
| 22 | S***1 | Поддерживающая консоль | |
| 23 | S***4 | Поддерживающая консоль |
