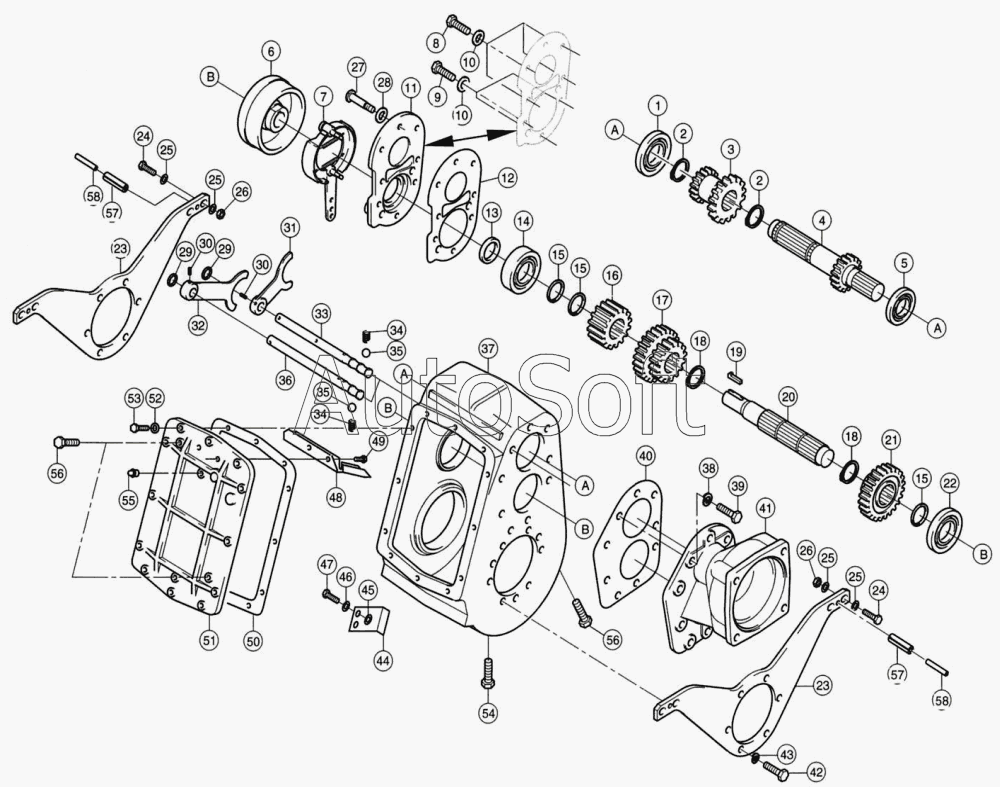

Каталог запасных частей к технике: Franz Kleine SF-10-2 (2005). Приводимый мост корпус редуктора
45
31
32
33
34
34
35
35
36
37
38
39
40
41
42
43
44
30
30
46
47
48
49
50
51
52
53
54
55
56
56
57
57
58
58
16
2
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
15
15
1
17
18
18
19
20
21
22
23
23
24
24
25
25
25
25
26
26
27
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Ш/ПОДШ. РАДИАЛЬНЫЙ | |
| 2 | 2***0 | КОЛЬЦО СТОПОРНОЕ | |
| 3 | 6***0 | КАРЕТКА С 2 ШЕСТ. | |
| 4 | 6***1 | ВАЛ ВЕДУЩИЙ | |
| 5 | 2***0 | РОЛИКОПОДШИПНИК | |
| 6 | 6***1 | Тормозной барабан | |
| 7 | 6***5 | ТОРМОЗ КУЛАЧКОВЫЙ | |
| 8 | 2***0 | ВИНТ ШЕСТИГРАННЫЙ | |
| 9 | 2***0 | ВИНТ ШЕСТИГРАННЫЙ | |
| 10 | 2***1 | КОЛЬЦО ПРУЖИННОЕ | |
| 11 | 6***0 | Коробка передач, крышка | |
| 12 | 6***0 | УПЛОТНЕНИЕ | |
| 13 | 2***0 | УПЛОТНЕНИЕ ВАЛА | |
| 14 | 2***1 | РОЛИКОПОДШИПНИК | |
| 15 | 2***0 | ШАЙБА ОПОРНАЯ | |
| 16 | 6***0 | ШЕСТЕРНЯ | |
| 17 | 6***0 | ШЕСТЕРНЯ ДВОЙНАЯ | |
| 18 | 2***0 | КОЛЬЦО СТОПОРНОЕ | |
| 19 | 2***0 | ШПОНКА С ГОЛОВКОЙ | |
| 20 | 6***0 | ВАЛ КОРЕННОЙ | |
| 21 | 6***0 | ШЕСТЕРНЯ-КАРЕТКА | |
| 22 | 2***0 | РОЛИКОПОДШИПНИК | |
| 23 | 0***1 | Коробка передач ЩИТОК ОПОРНЫЙ | |
| 24 | 2***0 | ВИНТ ШЕСТИГРАННЫЙ | |
| 25 | 2***2 | ШАЙБА | |
| 26 | 2***0 | Контргайка | |
| 27 | 2***1 | ПАЛЕЦ | |
| 28 | 2***1 | КОЛЬЦО ПРУЖИННОЕ | |
| 29 | 2***0 | УПЛОТНЕНИЕ | |
| 30 | 2***0 | ШТИФТ РАСПОРНЫЙ | |
| 31 | 6***2 | ВИЛКА ПЕРЕКЛЮЧЕН. | |
| 32 | 6***1 | ВИЛКА ПЕРЕКЛЮЧЕН. | |
| 33 | 6***1 | ТЯГА ПЕРЕКЛЮЧЕНИЯ | |
| 34 | 6***0 | ПРУЖИНА СЖАТИЯ | |
| 35 | 6***0 | ШАР | |
| 36 | 6***1 | ТЯГА ПЕРЕКЛЮЧЕНИЯ | |
| 37 | 0***0 | Коробка передачКорпус | |
| 38 | 2***1 | КОЛЬЦО ПРУЖИННОЕ | |
| 39 | 2***0 | ВИНТ ШЕСТИГРАННЫЙ | |
| 40 | 6***0 | УПЛОТНЕНИЕ | |
| 41 | 0***1 | ФланецКОРПУС | |
| 42 | 2***0 | ВИНТ ШЕСТИГРАННЫЙ | |
| 43 | 2***1 | КОЛЬЦО ПРУЖИННОЕ | |
| 44 | 6***0 | Olabstreifblech | |
| 45 | 2***2 | ШАЙБА | |
| 46 | 2***0 | ШАЙБА КОНТАКТНАЯ | |
| 47 | 2***0 | ВИНТ ШЕСТИГРАННЫЙ | |
| 48 | 0***0 | Olleitblech | |
| 49 | 2***0 | ВИНТ ШЕСТИГРАННЫЙ | |
| 50 | 6***1 | УПЛОТНЕНИЕ | |
| 51 | 0***0 | КРЫШКА РЕДУКТОРА | |
| 52 | 2***0 | КОЛЬЦО ПРУЖИННОЕ | |
| 53 | 2***0 | ВИНТ ШЕСТИГРАННЫЙ | |
| 54 | 6***0 | ПРОБКА МАГНИТНАЯ | |
| 55 | 7***0 | САПУН | |
| 56 | 6***0 | ВИНТ ЗАПОРНЫЙ | |
| 57 | 2***0 | ШТИФТ РАСПОРНЫЙ | |
| 58 | 2***0 | ШТИФТ РАСПОРНЫП |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
