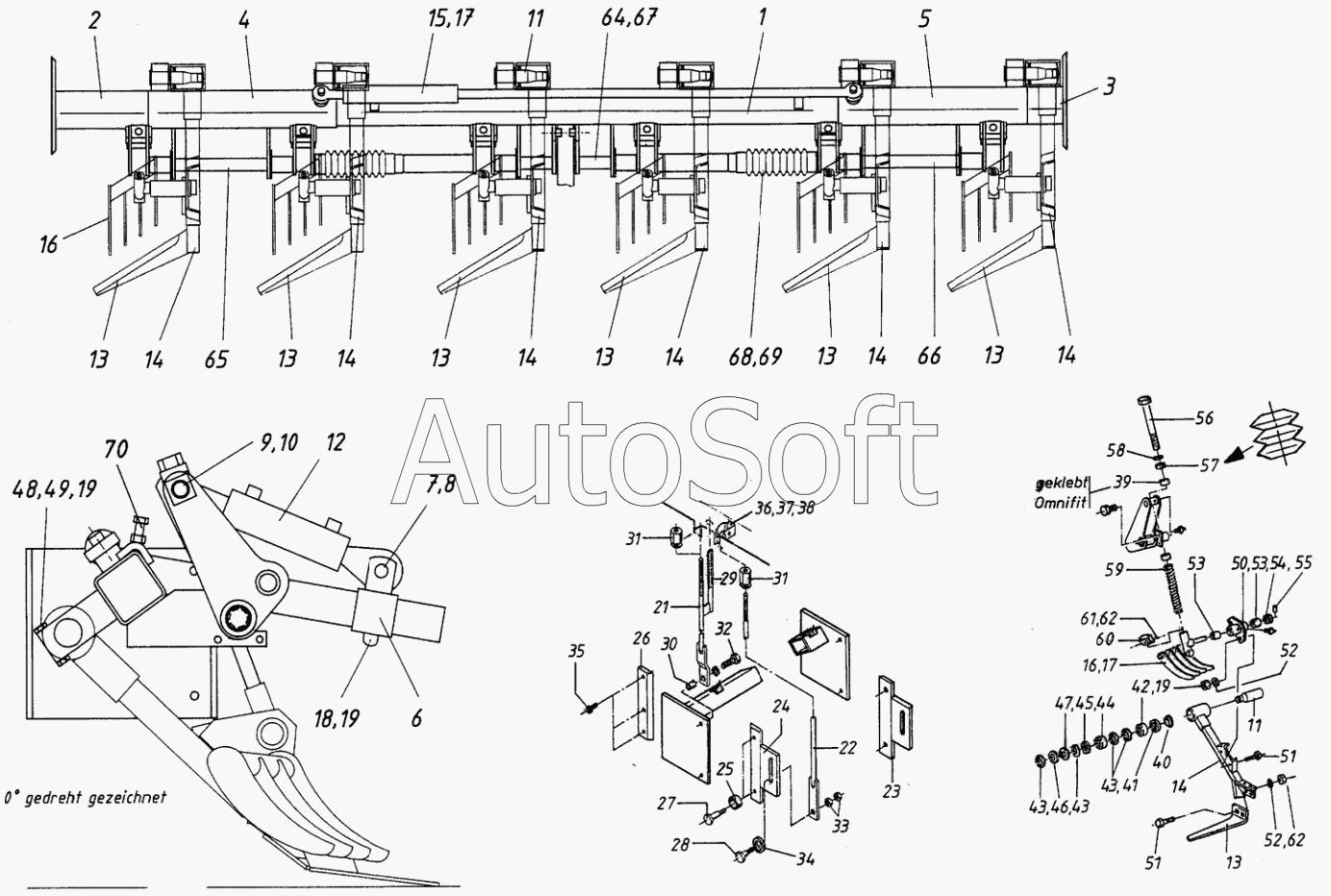

Каталог запасных частей к технике: Franz Kleine SF-10-2 (2005). Ботвосрезатель К6 - ширина междурядий 50 см
41
50
49
48
47
46
45
44
43
43
43
42
51
51
40
39
38
37
36
35
34
33
32
60
70
69
68
67
66
65
64
62
62
61
31
31
59
58
57
56
55
54
53
53
52
52
7
13
13
13
13
13
13
13
13
12
11
11
11
11
10
9
8
14
14
6
5
5
4
3
3
2
2
1
21
30
29
28
27
26
25
24
23
22
1
19
19
19
18
17
17
16
16
16
15
14
14
14
14
14
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | S***7 | Подвижная рама | |
| 1 | V***7 | Подвижная рама | |
| 2 | S***8 | Наконечник, слева | |
| 2 | V***8 | Наконечник, слева | |
| 3 | S***9 | Наконечник, справа | |
| 3 | V***9 | Наконечник, справа | |
| 4 | S***3 | Передвижной элемент, слева | |
| 5 | S***2 | Передвижной элемент, справа | |
| 5 | V***2 | Передвижной элемент, справа | |
| 6 | S***4 | Установочный деталь | |
| 7 | Х***2 | Палец | |
| 8 | 8***6 | Трубчатый разрезной штифт 5х36 | |
| 9 | 1***1 | Направляющая | |
| 10 | Y***6 | Зажимная втулка | |
| 11 | S***3 | Ось | |
| 11 | V***3 | Ось | |
| 11 | V***5 | Труба распорная | |
| 12 | 2***5 | Гидравлический цилиндр | |
| 13 | А***1 | Нож-ботвосрезатель, справа | |
| 13 | А***2 | Нож-ботвосрезатель, слева | |
| 14 | 1***1 | Ножевой консоль | |
| 14 | 1***2 | Ножевой консоль | |
| 14 | S***2 | Ножевой консоль | |
| 15 | S***7 | Гидравл.цилиндр | |
| 16 | 2***2 | Копирный щуп | |
| 16 | 2***3 | Копирный щуп | |
| 17 | 8***5 | Трубчатый разрезной штифт 6х36 | |
| 18 | 2***2 | Шестигранный винт М10х40 | |
| 19 | 6***3 | Шестигранная гайка М10 | |
| 21 | S***0 | Стержень с резьбой | |
| 22 | 1***0 | Стержень с резьбой | |
| 23 | 1***2 | Установочная плита, справа | |
| 24 | 1***3 | Установочная плита | |
| 25 | 1***1 | Промежуточная деталь | |
| 26 | 1***2 | Клинообразная деталь 1 | |
| 27 | 1***6 | Винт | |
| 28 | 1***7 | Винт | |
| 29 | 1***2 | Стальная шкала | |
| 30 | 1***5 | Распорная втулка | |
| 31 | 1***5 | Регулировочная гайка | |
| 32 | 4***0 | Шестигранный винт М12х35 | |
| 33 | 6***4 | Шестигранная гайка М12 | |
| 34 | 2***2 | Шайба В17 | |
| 35 | 2***6 | винт с потайной головкой М10х20 | |
| 36 | Y***6 | Пружинной хомутик | |
| 37 | 8***6 | Упругая зажимная шайба 8 | |
| 38 | 4***1 | Шестигранный винт М8х12 | |
| 39 | Y***6 | Зажимная втулка | |
| 40 | 1***4 | Шайба концевая | |
| 41 | 2***8 | Кольцо подложка с манжетным уплотнителем FEY 62357 | |
| 42 | 2***9 | Конически роликоподшипник 32007 X | |
| 43 | 9***2 | Стопорное кольцо 62х2 | |
| 44 | 2***1 | Конически роликоподшипник 30305 А | |
| 45 | 2***8 | Самотормозящаяся шлиц. гайка М25х1,5 | |
| 46 | 9***0 | Распорное кольцо Нилос J 62 | |
| 47 | 1***6 | Замочное щайба | |
| 48 | 3***0 | Шестигранный винт М10х60 | |
| 49 | 2***6 | Блокирующая шайба SKM10 | |
| 50 | 1***4 | Труба-держатель | |
| 51 | 4***2 | Шестигранный винт М10х30 | |
| 52 | 8***7 | Упругая зажимная шайба 10 | |
| 53 | 1***5 | Втулка | |
| 54 | 1***3 | Установочное кольцо | |
| 55 | 8***7 | Трубчатый разрезной штифт 5х40 | |
| 56 | S***1 | Стержень | |
| 57 | 3***9 | тарельчатая пружина 40x20,4x1,5x2,65 | |
| 58 | 3***2 | Шайба А21 | |
| 59 | 1***8 | Пружина сжатия | |
| 60 | S***3 | Зажимная скоба | |
| 61 | 4***5 | Шестигранный винт М10х45 | |
| 62 | 6***3 | Шестигранная гайка М10 | |
| 64 | S***0 | Держатель ботвосрезателя, в середине | |
| 65 | S***0 | Держатель ботвосрезателя, слева | |
| 66 | S***3 | Держатель ботвосрезателя, справа | |
| 67 | 4***2 | Шестигранный винт М8х16 | |
| 68 | S***1 | Резиновая гармошка | |
| 69 | Y***3 | Скоба с червячной резьбой | |
| 70 | S***2 | Переход |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
