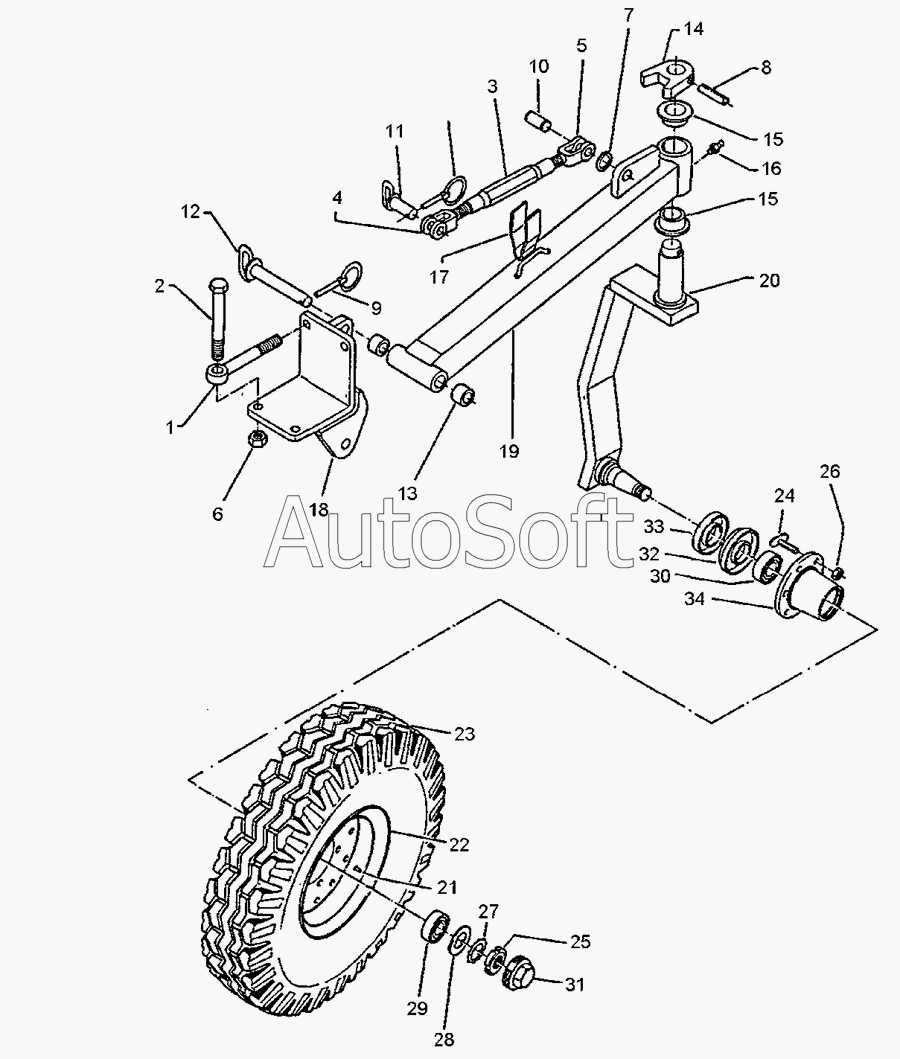

Каталог запасных частей к технике: Lemken Topas 140-A (2010). Cast wheel LI 7.00-12 Topas
27
19
20
21
22
23
24
25
26
18
28
29
30
31
32
33
34
10
2
3
4
5
6
7
8
9
9
1
11
12
13
14
15
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***2 | Eye bolt | |
| 2 | 3***8 | Bolt | |
| 3 | 3***8 | Threaded sleeve | |
| 4 | 3***0 | Forkpiece | |
| 5 | 3***1 | Forkpiece | |
| 6 | 3***6 | Selflocking nut | |
| 7 | 3***1 | Securing ring | |
| 8 | 3***4 | Expansion bush | |
| 9 | 3***0 | Securing pin | |
| 10 | 3***0 | Pin | |
| 11 | 3***9 | Pin with grip | |
| 12 | 3***7 | Pin with grip | |
| 13 | 3***5 | Expansion bush | |
| 14 | 3***1 | Ring | |
| 15 | 3***4 | Flange bushing | |
| 16 | 3***8 | Grease nipple | |
| 17 | 3***2 | U-spring | |
| 18 | 4***1 | Wheel bracket | |
| 19 | 4***2 | Wheel arm | |
| 20 | 4***3 | Swinging arm | |
| 21 | 3***6 | Tube | |
| 22 | 3***1 | Wheel centre | |
| 23 | 3***7 | Tyre | |
| 24 | 3***3 | Wheel bolt | |
| 25 | 3***8 | Grooved nut | |
| 26 | 3***2 | Wheel nut | |
| 27 | 3***1 | Locking plate | |
| 28 | 3***4 | Locking plate | |
| 29 | 3***6 | Bearing | |
| 30 | 3***1 | Bearing | |
| 31 | 3***8 | Cap | |
| 32 | 3***5 | Labyrinth-packing | |
| 33 | 3***7 | Labyrinth-packing | |
| 34 | 4***6 | Hub |
