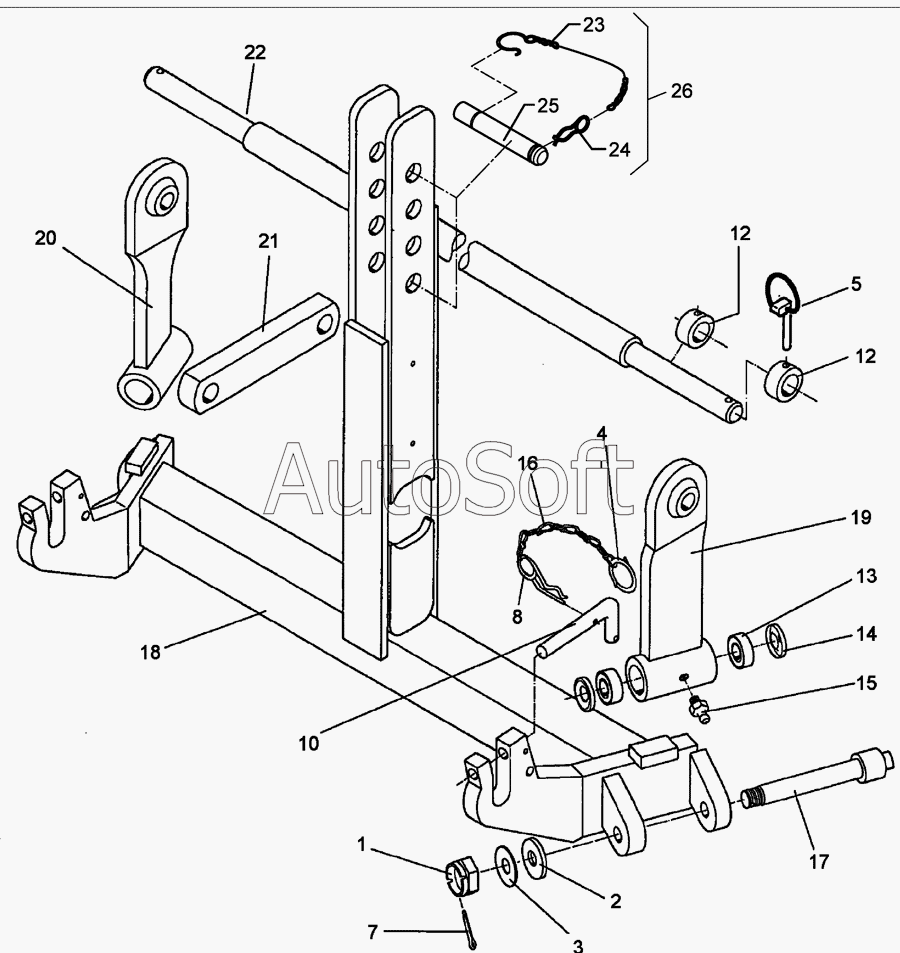

Каталог запасных частей к технике: Lemken Variopack 80DP70 (2010). Push-linkage device KAT2/Z2
15
26
25
24
23
22
21
20
19
18
17
16
1
14
13
12
12
10
8
7
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***2 | Castle nut | |
| 2 | 3***6 | Washer | |
| 3 | 3***7 | Washer | |
| 4 | 3***1 | Securing clip | |
| 5 | 3***2 | Securing pin | |
| 7 | 3***4 | Peg | |
| 8 | 3***5 | Spring pin | |
| 10 | 3***1 | Locking pin | |
| 12 | 3***8 | Tube | |
| 13 | 3***9 | Bearing | |
| 14 | 3***0 | Nilos ring | |
| 15 | 3***8 | Grease nipple | |
| 16 | 3***0 | Chain | |
| 17 | 4***0 | Axle | |
| 18 | 4***0 | Headstock | |
| 19 | 4***1 | Link | |
| 20 | 4***2 | Link | |
| 21 | 4***3 | Link | |
| 22 | 4***2 | Drawbar | |
| 23 | 3***0 | Securing clip with chain | |
| 24 | 3***0 | Spring pin | |
| 25 | 3***2 | Top link pin | |
| 26 | 3***0 | Top link pin, cpl. |
