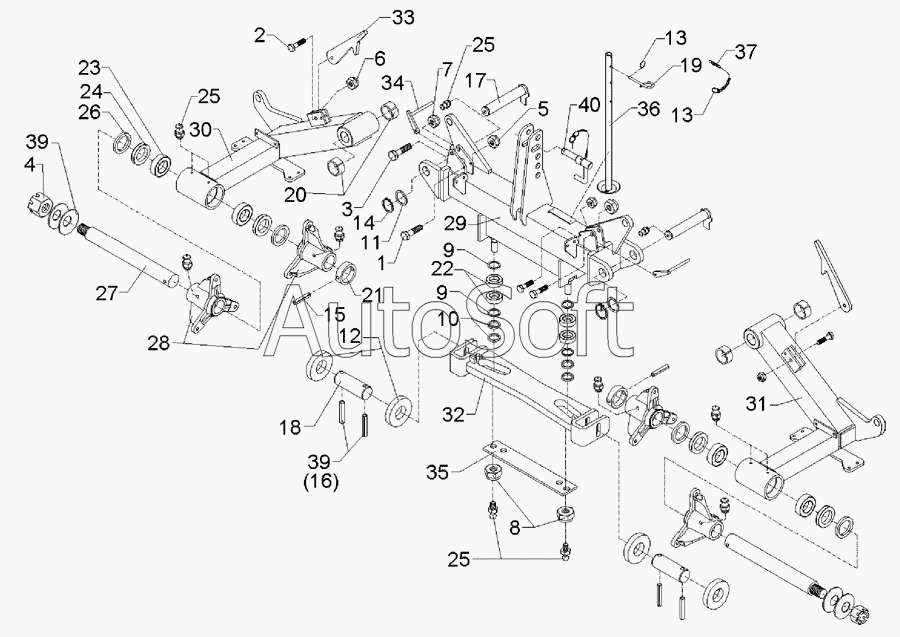

Каталог запасных частей к технике: Lemken Variopack 110FEPK700 (2010). Basic frame FEP-K 700
1
2
3
4
5
6
7
8
9
9
10
11
12
13
13
14
15
16
16
18
19
20
21
22
23
24
25
25
25
26
27
28
29
30
31
32
33
34
35
36
37
39
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***3 | Bolt | |
| 2 | 3***8 | Bolt | |
| 3 | 3***9 | Bolt | |
| 4 | 3***8 | Castle nut | |
| 5 | 3***3 | Selflocking nut | |
| 6 | 3***5 | Selflocking nut | |
| 7 | 3***6 | Selflocking nut | |
| 8 | 3***8 | Selflocking nut | |
| 9 | 3***2 | Shim | |
| 10 | 3***0 | Shim | |
| 11 | 3***5 | Shim | |
| 12 | 3***3 | Washer | |
| 13 | 3***1 | Securing clip | |
| 14 | 3***7 | Securing ring | |
| 15 | 3***8 | Expansion bush | |
| 16 | 3***3 | Expansion bush | |
| 18 | 3***8 | Pin | |
| 19 | 3***0 | Pin | |
| 20 | 3***3 | Pin with stop | |
| 21 | 3***5 | Adjusting ring | |
| 22 | 3***2 | Pressure roller | |
| 23 | 3***7 | Bearing | |
| 24 | 3***4 | Seal washer | |
| 25 | 3***8 | Grease nipple | |
| 26 | 3***5 | Felt ring with housing | |
| 27 | 4***0 | Axle | |
| 28 | 4***8 | Hub | |
| 29 | 4***1 | Center section | |
| 30 | 4***2 | Lateral part | |
| 31 | 4***3 | Lateral part | |
| 32 | 4***4 | Lower link connection | |
| 33 | 4***5 | Hook | |
| 34 | 4***6 | Lever | |
| 35 | 4***7 | Plate | |
| 36 | 4***4 | Support | |
| 37 | 3***0 | Chain | |
| 38 | 3***1 | Cup spring | |
| 39 | 3***2 | Expansion bush | |
| 40 | 3***1 | Top link pin with chain |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
