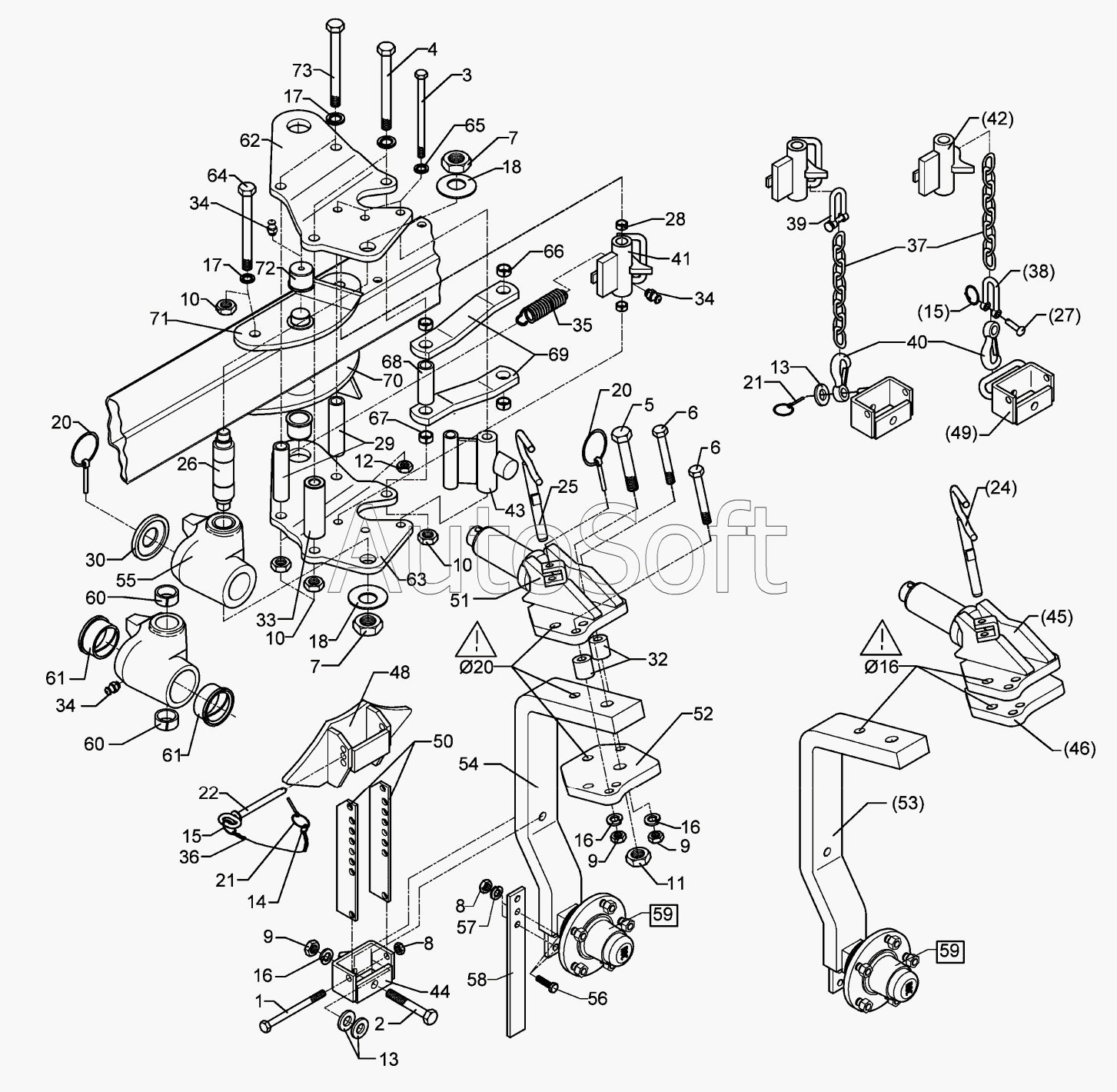

Каталог запасных частей к технике: Lemken VariOpal 8 (2010). Uni-wheel D35/148/140 VO 8 5/140
48
56
55
54
53
52
51
50
49
57
46
45
44
43
42
41
40
39
65
73
72
71
70
69
68
67
66
38
64
63
62
61
61
60
60
59
59
58
9
9
9
17
17
16
16
16
15
15
14
13
13
12
11
10
10
10
18
18
8
8
7
7
6
6
5
4
3
2
28
37
36
35
34
34
34
33
32
30
29
1
27
26
25
24
22
21
21
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***7 | Bolt | |
| 2 | 3***8 | Bolt | |
| 3 | 3***8 | Bolt | |
| 4 | 3***3 | Bolt | |
| 5 | 3***6 | Bolt | |
| 6 | 3***0 | Bolt | |
| 7 | 3***6 | Nut | |
| 8 | 3***2 | Nut | |
| 9 | 3***6 | Nut | |
| 10 | 3***7 | Nut | |
| 11 | 3***0 | Nut | |
| 12 | 3***0 | Nut | |
| 13 | 3***2 | Washer | |
| 14 | 3***5 | Securing ring | |
| 15 | 3***1 | Securing clip | |
| 16 | 3***7 | Spring ring | |
| 17 | 3***8 | Spring ring | |
| 18 | 3***9 | Spring ring | |
| 20 | 3***2 | Securing pin | |
| 21 | 3***5 | Securing pin | |
| 22 | 3***3 | Pin with grip | |
| 24 | 3***5 | Pin with grip | |
| 25 | 3***5 | Pin with grip | |
| 26 | 3***8 | Pin | |
| 27 | 3***6 | Rivet | |
| 28 | 3***6 | Expansion bush | |
| 29 | 3***1 | Tube | |
| 30 | 3***7 | Ring | |
| 32 | 3***4 | Bush | |
| 33 | 3***0 | Tube | |
| 34 | 3***8 | Grease nipple | |
| 35 | 3***6 | Spring | |
| 36 | 3***0 | Chain | |
| 37 | 3***6 | Chain | |
| 38 | 3***0 | Shackle | |
| 39 | 3***1 | Chain shackle | |
| 40 | 3***2 | Hook | |
| 41 | 4***8 | Holder with pivot | |
| 42 | 4***3 | Locking device | |
| 43 | 4***5 | Stop | |
| 44 | 4***5 | Holder with pivot | |
| 45 | 4***1 | Swivel bearing | |
| 46 | 4***2 | Part of bracket | |
| 48 | 4***5 | Stop | |
| 49 | 4***6 | Holder | |
| 50 | 4***7 | Adjuster plate | |
| 51 | 4***8 | swivel bearing | |
| 52 | 4***9 | Part of bracket | |
| 53 | 5***0 | Wheel stalk with bearing | |
| 54 | 5***1 | Wheel stalk with bearing | |
| 55 | 5***0 | Cross union | |
| 56 | 3***4 | Screw | |
| 57 | 3***2 | Spring ring | |
| 58 | 4***2 | Scraper | |
| 59 | 5***3 | Bearing | |
| 60 | 3***5 | Expansion bush | |
| 61 | 3***3 | Flange bushing | |
| 62 | 4***2 | Bearing plate | |
| 63 | 4***3 | Bearing plate | |
| 64 | 3***9 | Bolt | |
| 65 | 3***8 | Shim | |
| 66 | 3***8 | Expansion bush | |
| 67 | 3***8 | Expansion bush | |
| 68 | 3***3 | Tube | |
| 69 | 4***1 | Rod | |
| 70 | 4***0 | Bearing plate | |
| 71 | 4***1 | Bearing plate | |
| 72 | 3***9 | Flange bushing | |
| 73 | 3***5 | Bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
