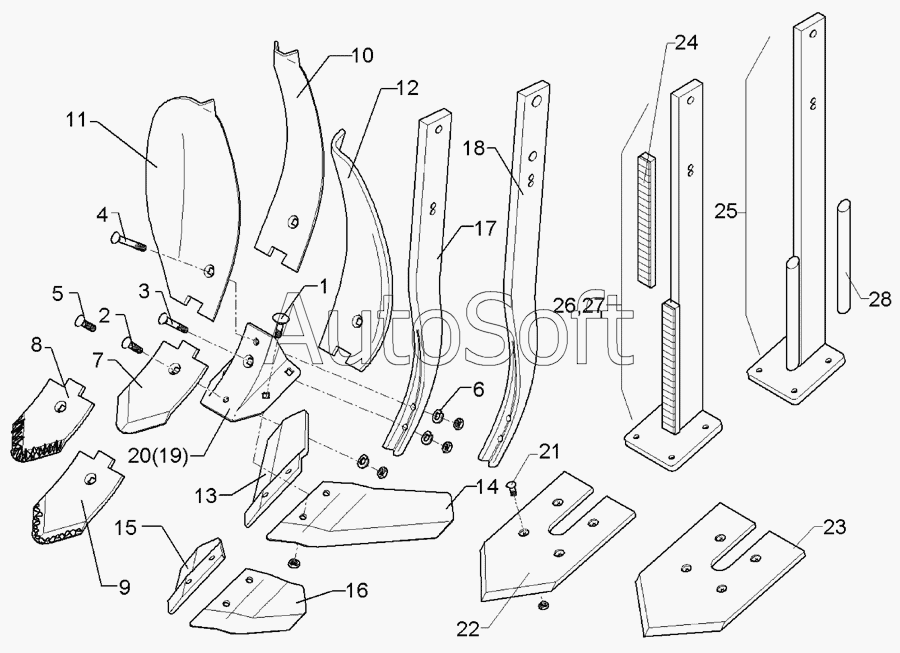

Каталог запасных частей к технике: Lemken Smaragd 9/500K (2004). Tools Smaragd 9/500
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***5 | Bolt, cup square head | |
| 2 | 3***5 | Countersunk bolt | |
| 3 | 3***6 | Countersunk bolt | |
| 4 | 3***7 | Countersunk bolt | |
| 5 | 3***9 | Countersunk bolt | |
| 6 | 3***5 | Spring ring | |
| 7 | 3***8 | Point | |
| 8 | 3***1 | Point | |
| 9 | 3***2 | Point | |
| 10 | 3***5 | Guideboard | |
| 11 | 3***8 | Guideboard, outer | |
| 12 | 3***9 | Guideboard, outer | |
| 13 | 3***0 | Flugelschar | |
| 14 | 3***1 | Flugelschar | |
| 15 | 3***4 | Flugelschar | |
| 16 | 3***5 | Flugelschar | |
| 17 | 4***0 | Stalk | |
| 18 | 4***1 | Stalk | |
| 19 | 4***5 | Foot | |
| 20 | 4***6 | Foot | |
| 21 | 3***1 | Countersunk bolt | |
| 22 | 3***0 | Flat share | |
| 23 | 3***1 | Flat share | |
| 24 | 3***5 | Stalk guard | |
| 25 | 4***8 | Leg | |
| 26 | 4***0 | Leg | |
| 27 | 4***2 | Leg | |
| 28 | 2***2 | Round steel |
