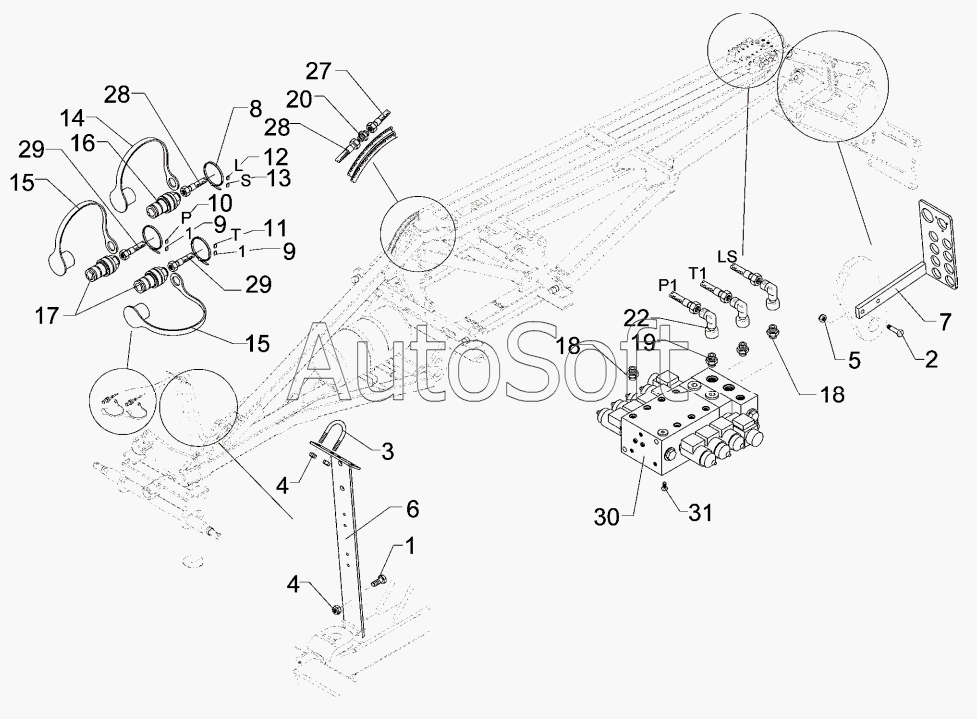

Каталог запасных частей к технике: Lemken Smaragd 9/600KA (2010). HY-assembly control valve Smaragd 9 KA B L8S
1
2
3
4
4
5
6
7
8
9
9
10
11
12
13
14
15
15
16
17
18
18
19
20
22
27
28
28
29
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***4 | Screw | |
| 2 | 3***7 | Bolt | |
| 3 | 3***2 | U-bolt | |
| 4 | 3***3 | Selflocking nut | |
| 5 | 3***4 | Selflocking nut | |
| 6 | 4***1 | Hose carrier | |
| 7 | 4***2 | Coupling holder | |
| 8 | 3***0 | Strap | |
| 9 | 3***1 | EASY-READ sign | |
| 10 | 3***1 | EASY-READ sign | |
| 11 | 3***2 | EASY-READ sign | |
| 12 | 3***3 | EASY-READ sign | |
| 13 | 3***4 | EASY-READ sign | |
| 14 | 3***4 | Cap | |
| 15 | 3***6 | Cap, red | |
| 16 | 3***6 | SVK-socket | |
| 17 | 3***6 | SVK-socket | |
| 18 | 3***9 | Nipple | |
| 19 | 3***2 | Nipple | |
| 20 | 3***0 | Nipple | |
| 22 | 3***3 | Adjustable angle union | |
| 27 | 4***6 | High-pressure hose | |
| 28 | 4***7 | High-pressure hose | |
| 29 | 4***9 | High-pressure hose | |
| 30 | 5***3 | Control valve | |
| 31 | 3***0 | Screw |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
