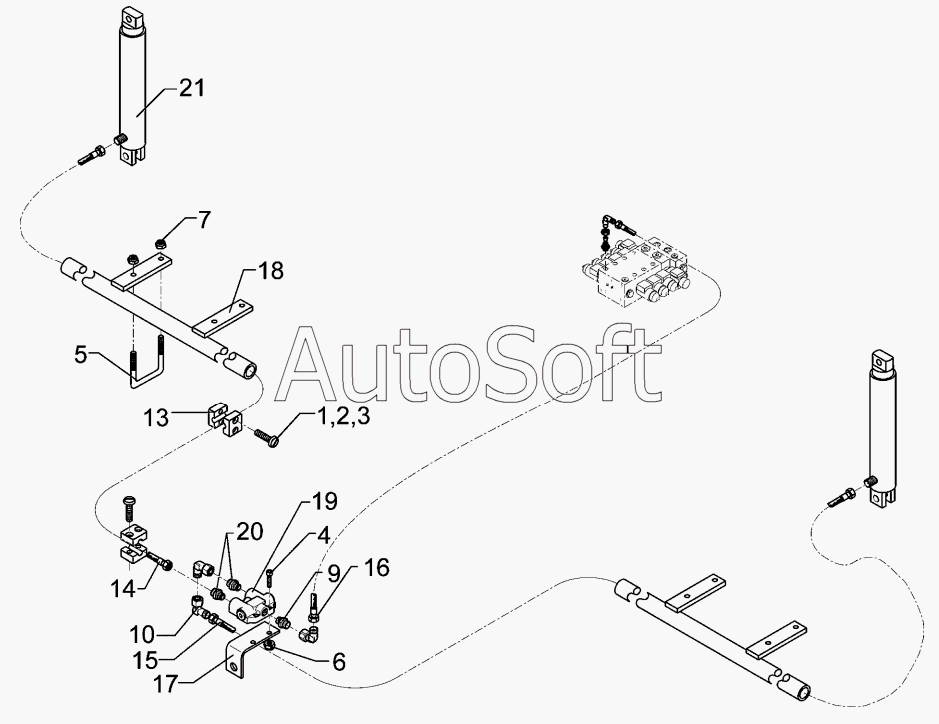

Каталог запасных частей к технике: Lemken Smaragd 9/600KA (2010). HY-assembly track marker Smaragd 9 KA B 6m
1
2
3
4
5
6
7
9
10
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***6 | Flatheaded bolt | |
| 2 | 3***8 | Flatheaded bolt | |
| 3 | 3***2 | Flatheaded bolt | |
| 4 | 3***8 | Allen screw | |
| 5 | 3***5 | U-bolt | |
| 6 | 3***2 | Selflocking nut | |
| 7 | 3***3 | Selflocking nut | |
| 9 | 3***0 | Nipple | |
| 10 | 3***0 | Adjustable angle union | |
| 13 | 3***4 | Clamp | |
| 14 | 4***3 | High-pressure hose | |
| 15 | 4***4 | High-pressure hose | |
| 16 | 4***4 | High-pressure hose | |
| 17 | 4***5 | Holder | |
| 18 | 4***6 | Hose carrier | |
| 19 | 5***1 | Valve | |
| 20 | 5***6 | Throttle nonreturn valve | |
| 21 | 5***2 | Plunger-ram |
