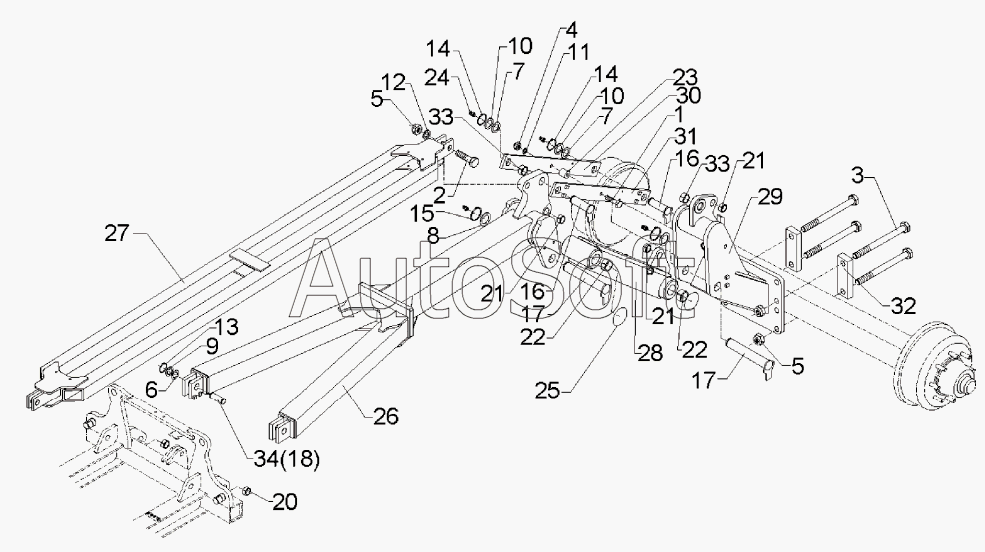

Каталог запасных частей к технике: Lemken Smaragd 9/600KA (2010). Trailer Smaragd 9 KA B-12.01
27
18
20
21
21
21
22
22
23
24
25
26
17
17
28
29
30
31
32
33
33
34
1
16
16
15
14
14
13
12
11
10
10
9
8
7
7
6
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***6 | Bolt | |
| 2 | 3***7 | Bolt | |
| 3 | 3***2 | Bolt | |
| 4 | 3***5 | Selflocking nut | |
| 5 | 3***8 | Selflocking nut | |
| 6 | 3***2 | Shim | |
| 7 | 3***5 | Shim | |
| 8 | 3***0 | Shim | |
| 9 | 3***7 | Supporting washer | |
| 10 | 3***0 | Supporting washer | |
| 11 | 3***1 | Washer | |
| 12 | 3***6 | Washer | |
| 13 | 3***3 | Securing ring | |
| 14 | 3***5 | Securing ring | |
| 15 | 3***7 | Securing ring | |
| 16 | 3***5 | Pin with stop | |
| 17 | 3***3 | Pin with stop | |
| 18 | 3***0 | Pin with stop | |
| 20 | 3***5 | Expansion bush | |
| 21 | 3***7 | Expansion bush | |
| 22 | 3***3 | Expansion bush | |
| 23 | 3***9 | Tube | |
| 24 | 3***8 | Grease nipple | |
| 25 | 3***5 | O-ring | |
| 26 | 4***4 | Outrigger | |
| 27 | 4***5 | Link | |
| 28 | 4***8 | Link | |
| 29 | 4***9 | Boom | |
| 30 | 4***0 | Link | |
| 31 | 4***1 | Link | |
| 32 | 4***9 | Clamp plate | |
| 33 | 3***2 | Expansion bush | |
| 34 | 3***5 | Pin |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
