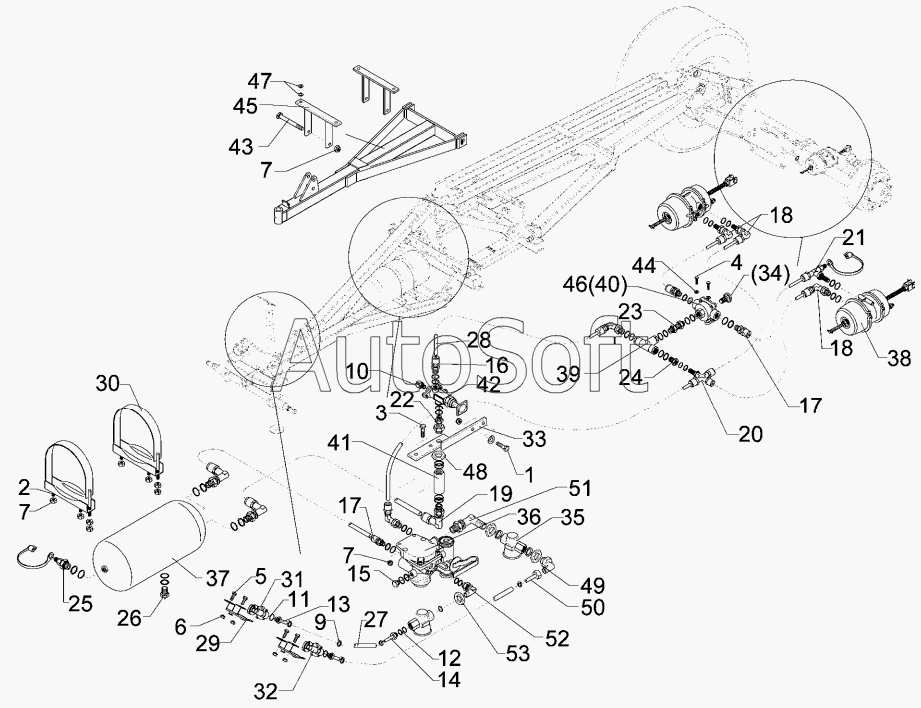

Каталог запасных частей к технике: Lemken Smaragd 9/600KA (2010). Compressed-air brake Smaragd 9 KA B
41
28
29
30
31
32
33
34
35
36
37
38
39
40
27
42
43
44
45
46
47
48
49
50
51
52
53
14
2
3
4
5
6
7
7
7
9
10
11
12
13
1
15
16
17
17
18
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***4 | Bolt | |
| 2 | 3***4 | Screw | |
| 3 | 3***9 | Screw | |
| 4 | 3***0 | Screw | |
| 5 | 3***0 | Screw | |
| 6 | 3***2 | Selflocking nut | |
| 7 | 3***3 | Selflocking nut | |
| 8 | 3***4 | Washer | |
| 9 | 3***5 | Hose clip | |
| 10 | 3***0 | Vent plug | |
| 11 | 3***0 | Thrust ring with O-ring | |
| 12 | 3***1 | Thrust ring with O-ring | |
| 13 | 3***1 | Hose nipple | |
| 14 | 3***2 | Hose nipple | |
| 15 | 3***0 | Plug | |
| 16 | 3***0 | Push-in connection | |
| 17 | 3***1 | Push-in connection | |
| 18 | 3***9 | Push-in connection | |
| 19 | 3***0 | Push-in connection | |
| 20 | 3***0 | Push-in connection | |
| 21 | 3***0 | Push-in connection | |
| 22 | 3***0 | Screwed socket | |
| 23 | 3***1 | Screwed socket | |
| 24 | 3***2 | Reducing fitting | |
| 25 | 3***1 | Test coupling | |
| 26 | 3***0 | Dewatering valve | |
| 27 | 3***5 | Brake hose | |
| 28 | 3***0 | Synthetic tube | |
| 29 | 3***0 | Hose clamp | |
| 30 | 3***2 | Strap | |
| 31 | 3***0 | Hose coupling | |
| 32 | 3***1 | Hose coupling | |
| 33 | 4***5 | Holder | |
| 34 | 5***0 | Venting filter | |
| 35 | 5***0 | Filter | |
| 36 | 5***1 | Trailer brake valve | |
| 37 | 5***2 | Compressed-air container | |
| 38 | 5***1 | Membrane-cylinder | |
| 39 | 5***0 | 2-port control valve | |
| 40 | 5***0 | Quick release valve | |
| 41 | 5***0 | Nonreturn valve | |
| 42 | 5***0 | Parking valve | |
| 43 | 3***8 | Bolt | |
| 44 | 3***8 | Spring ring | |
| 45 | 4***6 | Holder | |
| 46 | 5***1 | Quick release valve | |
| 47 | 3***6 | Washer | |
| 48 | 3***8 | Nut | |
| 49 | 3***0 | Angle union | |
| 50 | 3***0 | Hose nipple | |
| 51 | 3***2 | Screwed socket | |
| 52 | 3***3 | Screwed socket | |
| 53 | 3***0 | Nut |
