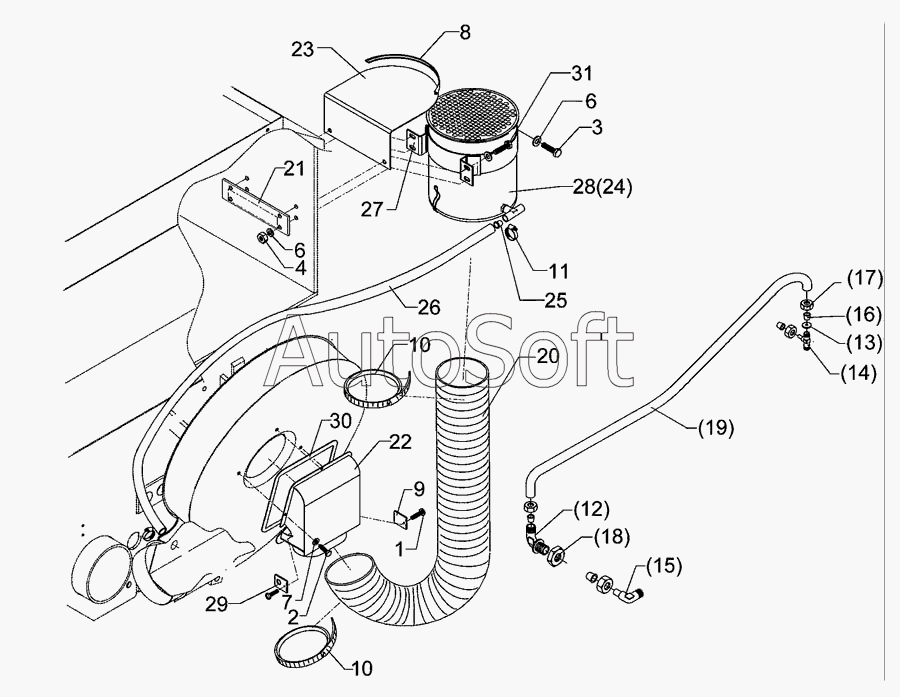

Каталог запасных частей к технике: Lemken Solitair 9/300 (2004). Cyclone with cover D230-1250 Solitair-K
17
31
30
29
28
27
26
25
24
23
22
21
20
19
18
1
16
15
14
13
12
11
10
10
9
8
7
6
6
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | Self-tapping screw | |
| 2 | 3***1 | Flatheaded bolt | |
| 3 | 3***9 | Screw | |
| 4 | 3***2 | Nut | |
| 6 | 3***2 | Washer | |
| 7 | 3***1 | Washer | |
| 8 | 3***9 | Edge protection | |
| 9 | 3***5 | Cover | |
| 10 | 3***8 | Hose clip | |
| 11 | 3***2 | Hose clip | |
| 12 | 3***0 | Angle union | |
| 13 | 3***0 | Throttle plate | |
| 14 | 3***0 | T-adjustable T-union | |
| 15 | 3***0 | Adjustable angle union | |
| 16 | 3***0 | Cutting ring | |
| 17 | 3***0 | Union nut | |
| 18 | 3***0 | Nut | |
| 19 | 3***0 | Synthetic tube | |
| 20 | 3***1 | Flexible hose | |
| 21 | 4***5 | Clamping plate | |
| 22 | 4***6 | Air intake fitting, fan | |
| 23 | 4***7 | Cover | |
| 24 | 5***0 | Cyclone | |
| 25 | 3***2 | Flange bushing | |
| 26 | 3***3 | Flexible hose | |
| 27 | 4***4 | Clamp | |
| 28 | 5***3 | Cyclone with cover | |
| 29 | 3***6 | Cover | |
| 30 | 3***7 | Seal stripe | |
| 31 | 3***4 | Screw |
