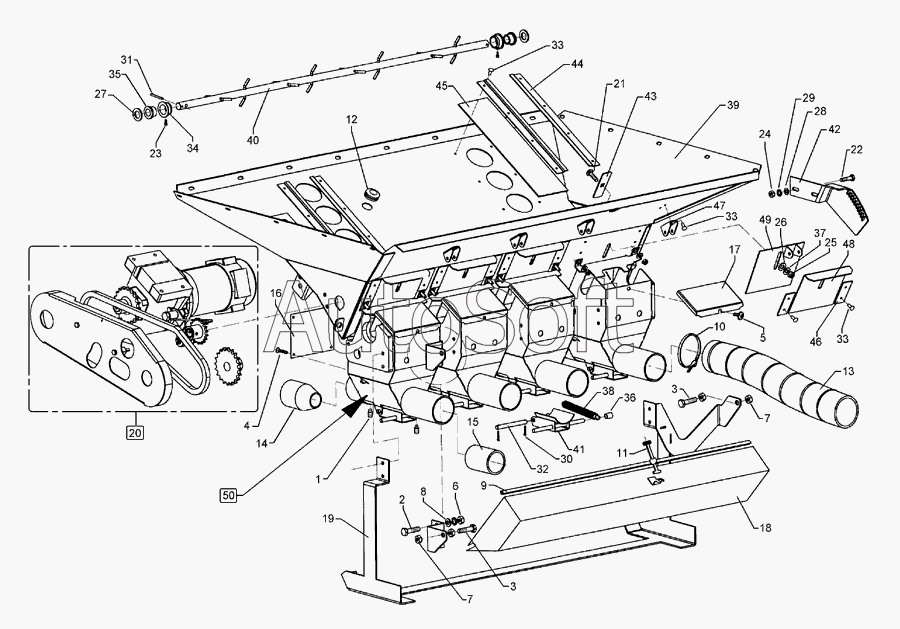

Каталог запасных частей к технике: Lemken Solitair 9/400KA (2004). Dosage 4-Auslaufe C
39
26
27
30
31
32
33
33
33
34
35
36
37
38
25
40
41
42
43
44
45
46
47
48
49
50
13
2
3
3
4
5
6
7
7
8
9
10
11
12
1
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***7 | Threaded pin | |
| 2 | 3***0 | Screw | |
| 3 | 3***7 | Bolt | |
| 4 | 3***6 | Allen screw | |
| 5 | 3***4 | Bolt | |
| 6 | 3***1 | Selflocking nut | |
| 7 | 3***1 | Nut | |
| 8 | 3***2 | Washer | |
| 9 | 3***4 | Sealing profile | |
| 10 | 3***6 | Hose clip | |
| 11 | 3***2 | Securing rubber | |
| 12 | 3***2 | Seal socket | |
| 13 | 3***0 | Flexible hose | |
| 14 | 4***1 | Nozzle for seed housing | |
| 15 | 4***2 | Restrictor | |
| 16 | 4***4 | Guard for seed housing | |
| 17 | 4***5 | Guard for seed housing | |
| 18 | 4***0 | Calibration trough | |
| 19 | 4***7 | Holder | |
| 20 | 5***0 | Electric drive | |
| 21 | 3***3 | Bolt, cup square head | |
| 22 | 3***6 | Bolt, cup square head | |
| 23 | 3***4 | Allen screw | |
| 25 | 3***2 | Selflocking nut | |
| 26 | 3***4 | Washer | |
| 27 | 3***3 | Washer | |
| 30 | 3***2 | Peg | |
| 31 | 3***5 | Peg | |
| 32 | 3***2 | Pin | |
| 33 | 3***8 | Rivet | |
| 34 | 3***1 | Bearing housing | |
| 35 | 3***2 | Bush | |
| 36 | 3***0 | Plastic cap | |
| 37 | 3***7 | Tellerfeder | |
| 38 | 3***3 | Spring | |
| 39 | 4***8 | Dosage | |
| 40 | 4***0 | Agitator shaft | |
| 41 | 4***0 | Soil flap | |
| 42 | 4***6 | Fixing device | |
| 43 | 4***9 | Cover plate | |
| 44 | 4***7 | Cutting bar | |
| 45 | 4***8 | Viewing glass | |
| 46 | 4***7 | Plate | |
| 47 | 4***8 | U-lashing | |
| 48 | 4***9 | Slide | |
| 49 | 4***0 | Slide | |
| 50 | 5***2 | Seeding mechanism |
