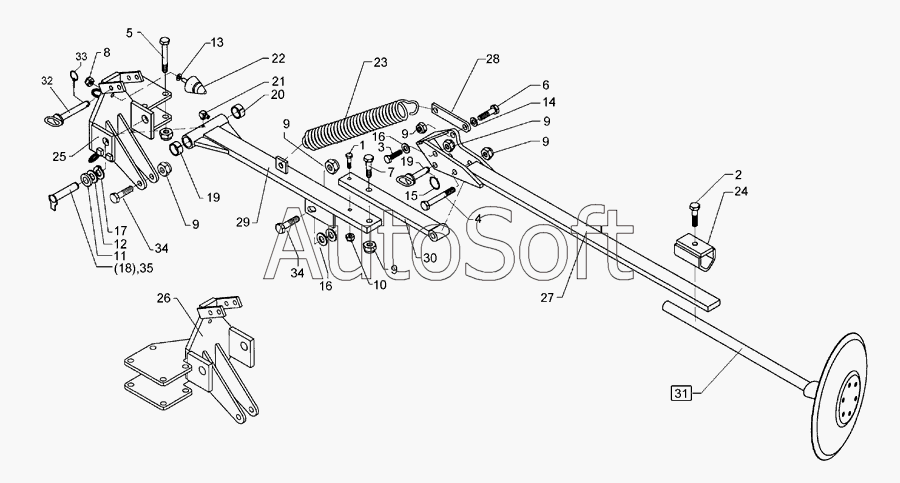

Каталог запасных частей к технике: Lemken Solitair 9/400KA (2004). Track marker Zirkon 400K+450-K D380 B
1
2
3
4
5
6
7
8
9
9
9
9
9
9
10
11
12
13
14
15
16
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Bolt | |
| 2 | 3***6 | Bolt | |
| 3 | 3***2 | Screw | |
| 4 | 3***2 | Bolt | |
| 5 | 3***0 | Bolt | |
| 6 | 3***8 | Bolt | |
| 7 | 3***5 | Bolt | |
| 8 | 3***3 | Selflocking nut | |
| 9 | 3***5 | Selflocking nut | |
| 10 | 3***0 | Nut | |
| 11 | 3***0 | Shim | |
| 12 | 3***0 | Supporting washer | |
| 13 | 3***6 | Washer | |
| 14 | 3***8 | Shim | |
| 15 | 3***1 | Securing clip | |
| 16 | 3***9 | Washer | |
| 17 | 3***1 | Securing ring | |
| 18 | 3***7 | Pin with stop | |
| 19 | 3***3 | Pin with grip | |
| 20 | 3***8 | Expansion bush | |
| 21 | 3***9 | Grease nipple | |
| 22 | 3***0 | Buffer | |
| 23 | 3***5 | Spring | |
| 24 | 4***0 | Clamp | |
| 25 | 4***6 | Bracket for track marker | |
| 26 | 4***7 | Bracket for track marker | |
| 27 | 4***8 | Outrigger pour track marker | |
| 28 | 4***0 | Link | |
| 29 | 4***3 | Swinging arm I | |
| 30 | 4***4 | Swinging arm II | |
| 31 | 5***8 | Axle for track marker | |
| 32 | 3***7 | Pin with grip | |
| 33 | 3***5 | Securing pin | |
| 34 | 3***2 | Bolt | |
| 35 | 3***5 | Pin with stop |
