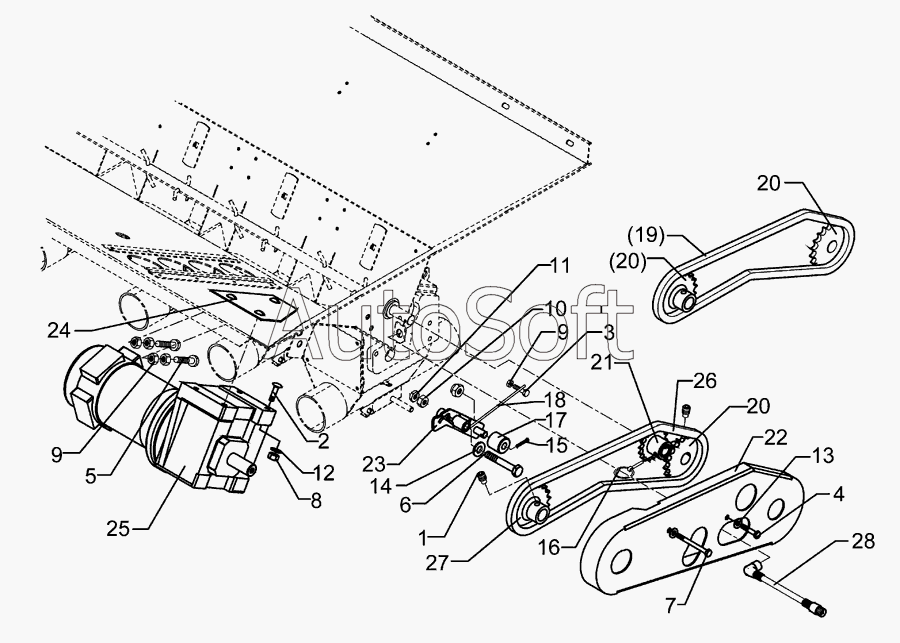

Каталог запасных частей к технике: Lemken Solitair 9/400KA (2004). Electric drive Solitair Stirnradgetriebe
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
20
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***5 | Threaded pin | |
| 2 | 3***6 | Bolt, cup square head | |
| 3 | 3***6 | Screw | |
| 4 | 3***7 | Bolt | |
| 5 | 3***4 | Screw | |
| 6 | 3***3 | Bolt | |
| 7 | 3***1 | Bolt | |
| 8 | 3***1 | Selflocking nut | |
| 9 | 3***9 | Nut | |
| 10 | 3***2 | Nut | |
| 11 | 3***2 | Nut | |
| 12 | 3***1 | Washer | |
| 13 | 3***2 | Washer | |
| 14 | 3***6 | Washer | |
| 15 | 3***2 | Peg | |
| 16 | 3***0 | Securing pin | |
| 17 | 3***5 | Roller | |
| 18 | 3***8 | Torsion spring | |
| 19 | 3***1 | Chain | |
| 20 | 4***3 | Sprocket | |
| 21 | 4***4 | Sprocket of agitator shaft | |
| 22 | 4***4 | Guard-chain | |
| 23 | 4***6 | Chain adjuster | |
| 24 | 4***6 | Strengthening plate | |
| 25 | 5***2 | Motor | |
| 26 | 3***4 | Chain | |
| 27 | 4***2 | Sprocket | |
| 28 | 5***9 | Extension cable |
