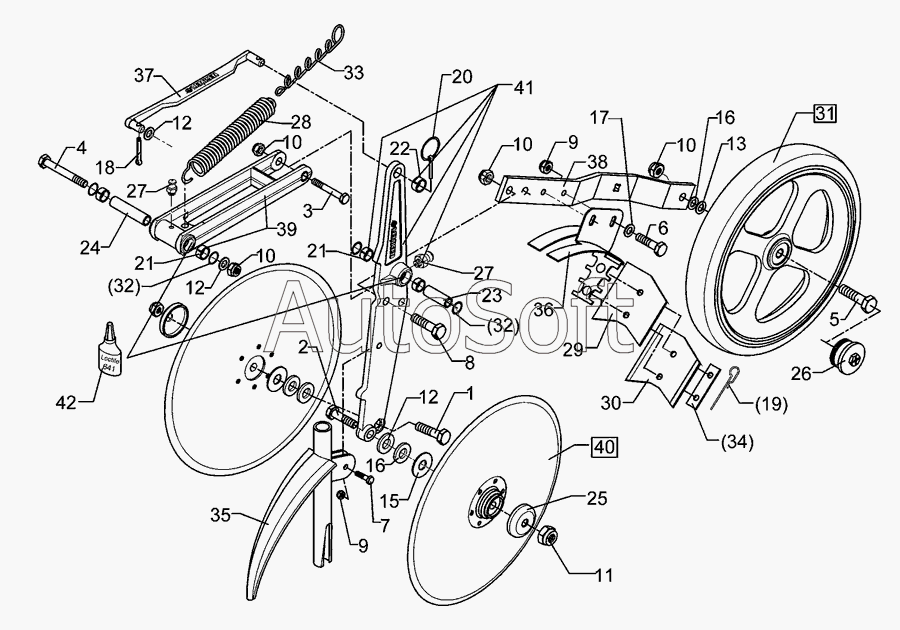

Каталог запасных частей к технике: Lemken Solitair 9/500K (2004). Double disc coulter + roller D350/330 B-250
32
32
22
23
24
25
26
27
27
28
29
30
31
21
21
33
34
35
36
37
38
39
40
41
11
2
3
4
5
6
7
8
9
9
10
10
10
10
1
12
12
12
13
15
16
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Bolt | |
| 2 | 3***1 | Bolt | |
| 3 | 3***5 | Bolt | |
| 4 | 3***0 | Bolt | |
| 5 | 3***9 | Bolt | |
| 6 | 3***0 | Screw | |
| 7 | 3***0 | Screw | |
| 8 | 3***4 | Screw | |
| 9 | 3***2 | Selflocking nut | |
| 10 | 3***4 | Selflocking nut | |
| 11 | 3***4 | Selflocking nut | |
| 12 | 3***7 | Washer | |
| 13 | 3***7 | Washer | |
| 14 | 3***1 | Securing clip | |
| 15 | 3***8 | Washer | |
| 16 | 3***2 | Washer | |
| 17 | 3***4 | Washer | |
| 18 | 3***8 | Peg | |
| 19 | 3***1 | Spring pin | |
| 20 | 3***7 | Securing pin | |
| 21 | 3***9 | Bush | |
| 22 | 3***1 | Expansion bush | |
| 23 | 3***3 | Bush | |
| 24 | 3***4 | Bush | |
| 25 | 3***7 | Cap | |
| 26 | 3***5 | Cap | |
| 27 | 3***5 | Grease nipple | |
| 28 | 3***3 | Spring | |
| 29 | 3***6 | Synthetic scraper | |
| 30 | 3***1 | Scraper | |
| 31 | 3***1 | Pressure roller cpl. | |
| 32 | 3***0 | O-ring | |
| 33 | 4***5 | Adjuster plate | |
| 34 | 4***0 | Supporting plate | |
| 35 | 4***2 | Seeding tube | |
| 36 | 4***1 | Cover | |
| 37 | 4***2 | Link | |
| 38 | 4***5 | Wheel stalk | |
| 39 | 5***1 | Rocker arm | |
| 40 | 5***8 | Disc | |
| 41 | 5***2 | Disc carrier |
