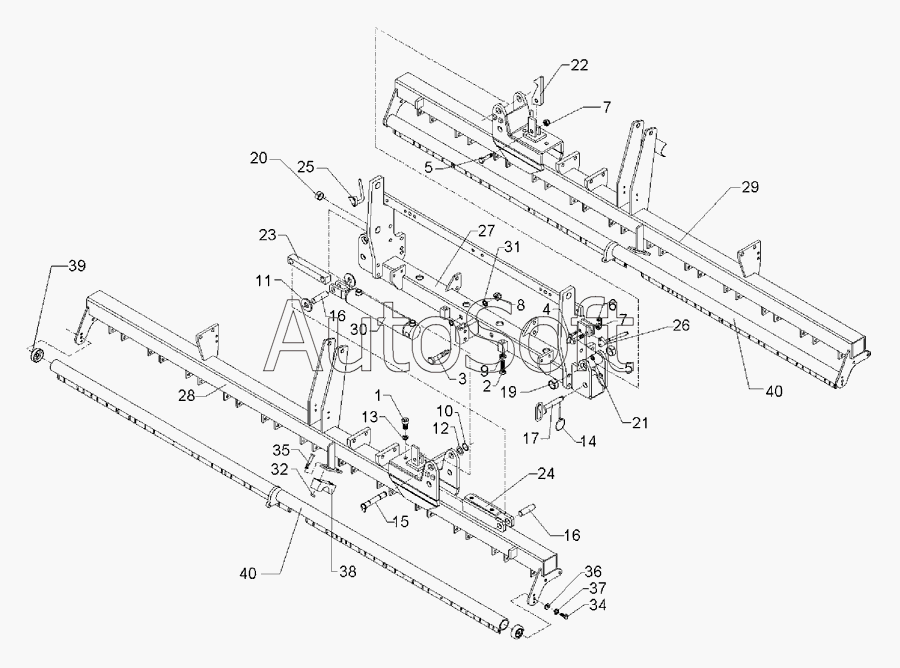

Каталог запасных частей к технике: Lemken Solitair 9/500K (2004). Coulter frame Solitair 9/500 K-ES 40R-125
29
21
22
23
24
25
26
27
28
20
30
32
34
35
36
37
38
39
10
2
3
4
5
5
6
7
7
8
9
1
11
12
13
14
15
16
16
17
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | Allen screw | |
| 2 | 3***6 | Screw | |
| 3 | 3***6 | Bolt | |
| 4 | 3***6 | Bolt | |
| 5 | 3***7 | Bolt | |
| 6 | 3***3 | Selflocking nut | |
| 7 | 3***5 | Selflocking nut | |
| 8 | 3***6 | Selflocking nut | |
| 9 | 3***5 | Nut | |
| 10 | 3***0 | Shim | |
| 11 | 3***0 | Washer | |
| 12 | 3***7 | Securing ring | |
| 13 | 3***2 | Spring ring | |
| 14 | 3***5 | Securing pin | |
| 15 | 3***9 | Pin with stop | |
| 16 | 3***4 | Pin | |
| 17 | 3***5 | Pin with grip | |
| 19 | 3***1 | Expansion bush | |
| 20 | 3***7 | Expansion bush | |
| 21 | 3***9 | Grease nipple | |
| 22 | 4***0 | Hook | |
| 23 | 4***4 | Connecting rod | |
| 24 | 4***7 | Holder | |
| 25 | 4***8 | Lever | |
| 26 | 4***9 | Lever | |
| 27 | 4***2 | Coulter frame | |
| 28 | 4***6 | Coulter frame | |
| 29 | 4***7 | Coulter frame | |
| 30 | 5***4 | Plunger-ram | |
| 32 | 3***4 | Selflocking nut | |
| 34 | 3***4 | Screw | |
| 35 | 3***1 | Bolt | |
| 36 | 3***7 | Washer | |
| 37 | 3***6 | Spring ring | |
| 38 | 3***7 | Clamp | |
| 39 | 4***6 | Location tray |
