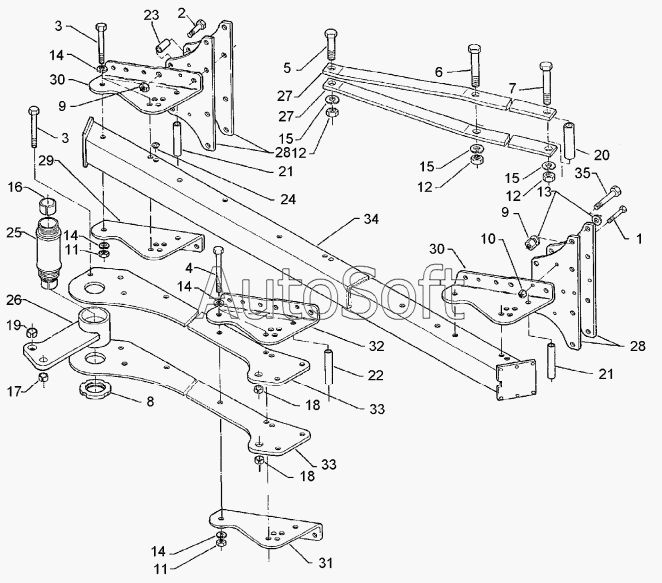

Каталог запасных частей к технике: Lemken EurOpal 9 (2010). Basic frame E9-160-6-900
1
2
3
3
4
5
6
7
8
9
9
10
11
11
12
12
12
13
14
14
14
14
15
15
15
16
17
18
18
19
20
21
21
22
23
24
25
26
27
27
28
28
29
30
30
31
32
33
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***7 | Bolt | |
| 2 | 3***8 | Bolt | |
| 3 | 3***9 | Bolt | |
| 4 | 3***6 | Bolt | |
| 5 | 3***6 | Bolt | |
| 6 | 3***1 | Bolt | |
| 7 | 3***0 | Bolt | |
| 8 | 3***5 | Grooved nut | |
| 9 | 3***6 | Selflocking nut | |
| 10 | 3***4 | Nut | |
| 11 | 3***7 | Nut | |
| 12 | 3***0 | Nut | |
| 13 | 3***4 | Washer | |
| 14 | 3***8 | Spring ring | |
| 15 | 3***9 | Spring ring | |
| 16 | 3***5 | Expansion bush | |
| 17 | 3***4 | Expansion bush | |
| 18 | 3***6 | Expansion bush | |
| 19 | 3***7 | Expansion bush | |
| 20 | 3***2 | Tube | |
| 21 | 3***3 | Bushing | |
| 22 | 3***4 | Tube | |
| 23 | 3***7 | Bush | |
| 24 | 3***1 | Cap | |
| 25 | 4***1 | Lagerrohr | |
| 26 | 4***6 | Rocker arm | |
| 27 | 4***5 | Support | |
| 28 | 4***2 | Stalk plate | |
| 29 | 4***6 | Adjusting bracket | |
| 30 | 4***7 | Adjusting bracket | |
| 31 | 4***8 | Adjusting bracket | |
| 32 | 4***9 | Adjusting bracket | |
| 33 | 4***8 | Bearing plate | |
| 34 | 4***6 | Basic frame | |
| 35 | 3***7 | Bolt |
