Каталог запасных частей к технике: Lemken EurOpal 9 (2010). Uni-wheel UPR D20x200/160 E9 6/205
51
35
36
37
38
39
40
41
42
43
44
45
46
48
49
50
34
34
52
53
54
55
56
57
58
59
59
60
60
61
61
62
63
64
64
65
17
17
2
3
3
3
4
5
6
6
7
7
8
8
9
9
9
9
10
10
11
12
13
13
14
15
15
16
16
16
16
1
18
18
20
20
21
21
22
23
24
25
26
27
28
29
29
30
32
33

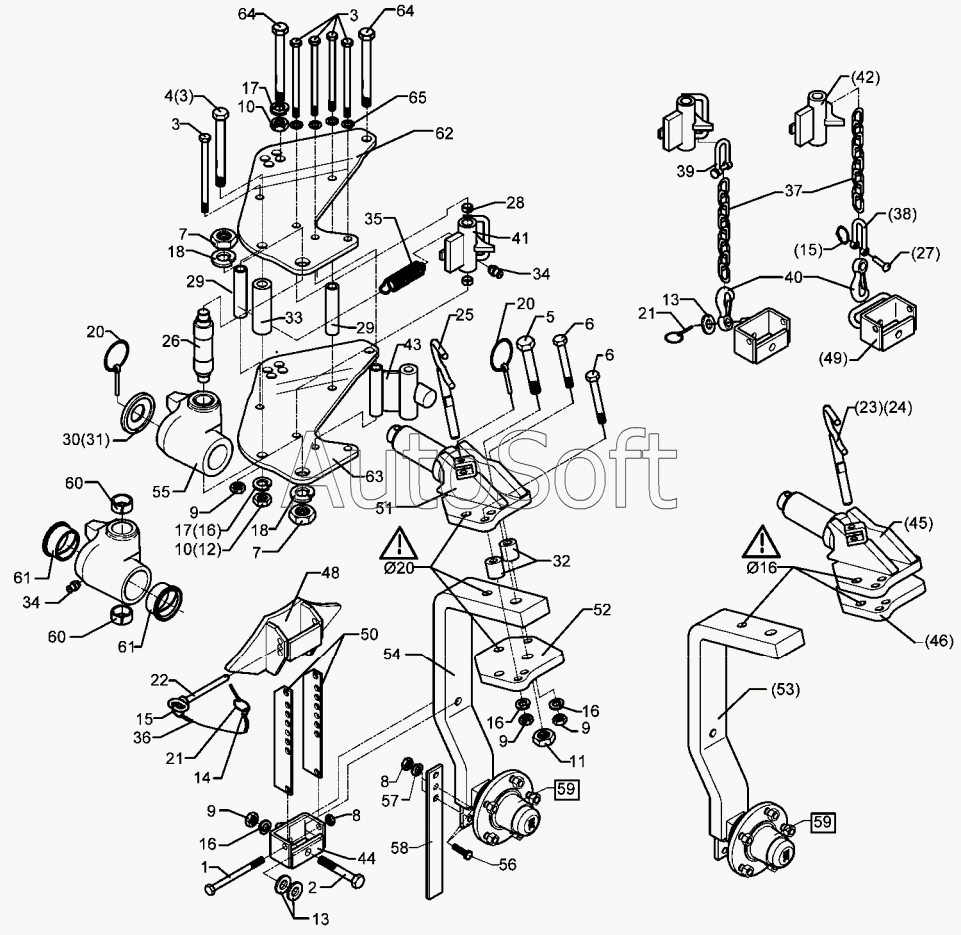

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***7 | Bolt | |
| 2 | 3***8 | Bolt | |
| 3 | 3***8 | Bolt | |
| 4 | 3***3 | Bolt | |
| 5 | 3***6 | Bolt | |
| 6 | 3***0 | Bolt | |
| 7 | 3***6 | Nut | |
| 8 | 3***2 | Nut | |
| 9 | 3***6 | Nut | |
| 10 | 3***7 | Nut | |
| 11 | 3***0 | Nut | |
| 12 | 3***0 | Nut | |
| 13 | 3***2 | Washer | |
| 14 | 3***5 | Securing ring | |
| 15 | 3***1 | Securing clip | |
| 16 | 3***7 | Spring ring | |
| 17 | 3***8 | Spring ring | |
| 18 | 3***0 | Supporting washer | |
| 20 | 3***2 | Securing pin | |
| 21 | 3***5 | Securing pin | |
| 22 | 3***3 | Pin with grip | |
| 23 | 3***5 | Pin with grip | |
| 24 | 3***5 | Pin with grip | |
| 25 | 3***5 | Pin with grip | |
| 26 | 3***8 | Pin | |
| 27 | 3***6 | Rivet | |
| 28 | 3***6 | Expansion bush | |
| 29 | 3***9 | Tube | |
| 30 | 3***7 | Ring | |
| 32 | 3***4 | Bush | |
| 33 | 3***0 | Tube | |
| 34 | 3***8 | Grease nipple | |
| 35 | 3***6 | Spring | |
| 36 | 3***0 | Chain | |
| 37 | 3***6 | Chain | |
| 38 | 3***0 | Shackle | |
| 39 | 3***1 | Chain shackle | |
| 40 | 3***2 | Hook | |
| 41 | 4***8 | Holder with pivot | |
| 42 | 4***3 | Locking device | |
| 43 | 4***5 | Stop | |
| 44 | 4***5 | Holder with pivot | |
| 45 | 4***1 | Swivel bearing | |
| 46 | 4***2 | Part of bracket | |
| 48 | 4***5 | Stop | |
| 49 | 4***6 | Holder | |
| 50 | 4***7 | Adjuster plate | |
| 51 | 4***8 | swivel bearing | |
| 52 | 4***9 | Part of bracket | |
| 53 | 4***4 | Wheel stalk with bearing | |
| 54 | 5***2 | Wheel stalk with bearing | |
| 55 | 5***0 | Cross union | |
| 56 | 3***4 | Screw | |
| 57 | 3***2 | Spring ring | |
| 58 | 4***2 | Scraper | |
| 59 | 5***3 | Bearing | |
| 60 | 3***5 | Expansion bush | |
| 61 | 3***3 | Flange bushing | |
| 62 | 4***2 | Plate | |
| 63 | 4***3 | Plate | |
| 64 | 3***9 | Bolt | |
| 65 | 3***8 | Shim |
