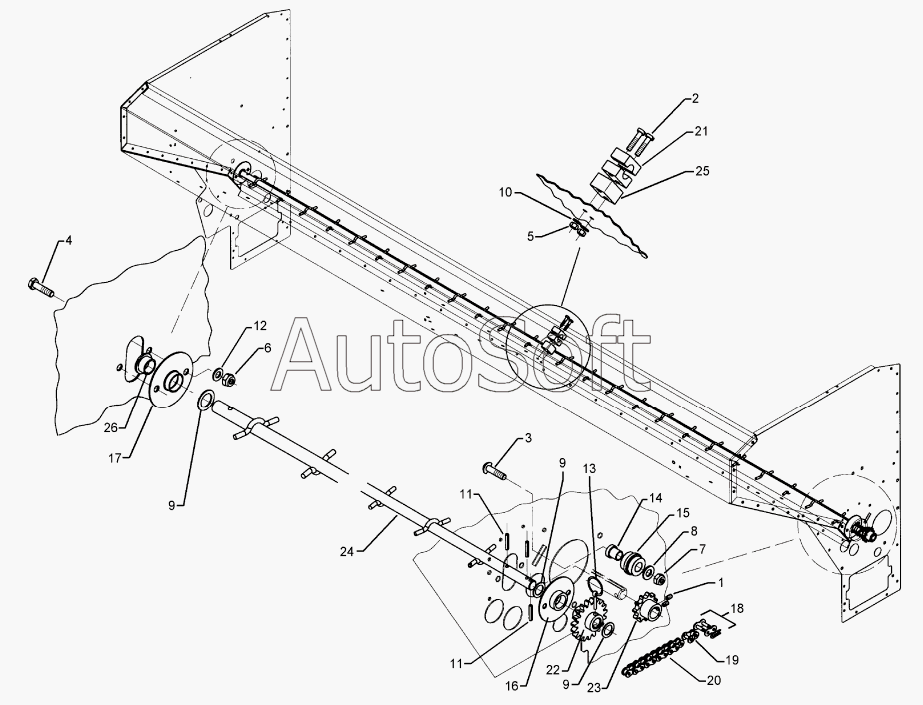

Каталог запасных частей к технике: Lemken Saphir 7/300 (2010). Agitator shaft Saphir 7/300-24RH
14
26
25
24
23
22
21
20
19
18
17
16
15
1
13
12
11
11
10
9
9
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***5 | Threaded pin | |
| 2 | 3***8 | Flatheaded bolt | |
| 3 | 3***2 | Special bolt, cup square head | |
| 4 | 3***0 | Screw | |
| 5 | 3***1 | Selflocking nut | |
| 6 | 3***2 | Selflocking nut | |
| 7 | 3***3 | Selflocking nut | |
| 8 | 3***0 | Washer | |
| 9 | 3***8 | Shim | |
| 10 | 3***1 | Washer | |
| 11 | 3***5 | Expansion bush | |
| 12 | 3***4 | Washer | |
| 13 | 3***6 | Securing pin | |
| 14 | 3***7 | Bush | |
| 15 | 3***0 | Roller | |
| 16 | 3***6 | Bearing washer | |
| 17 | 3***2 | Bearing | |
| 18 | 3***5 | Spring couple | |
| 19 | 3***6 | Chain link | |
| 20 | 3***3 | Chain | |
| 21 | 3***2 | Clamp | |
| 22 | 4***3 | Sprocket | |
| 23 | 4***2 | Sprocket | |
| 24 | 4***0 | Agitator shaft | |
| 25 | 4***5 | Distanzstuck | |
| 26 | 3***4 | Flange bushing |
