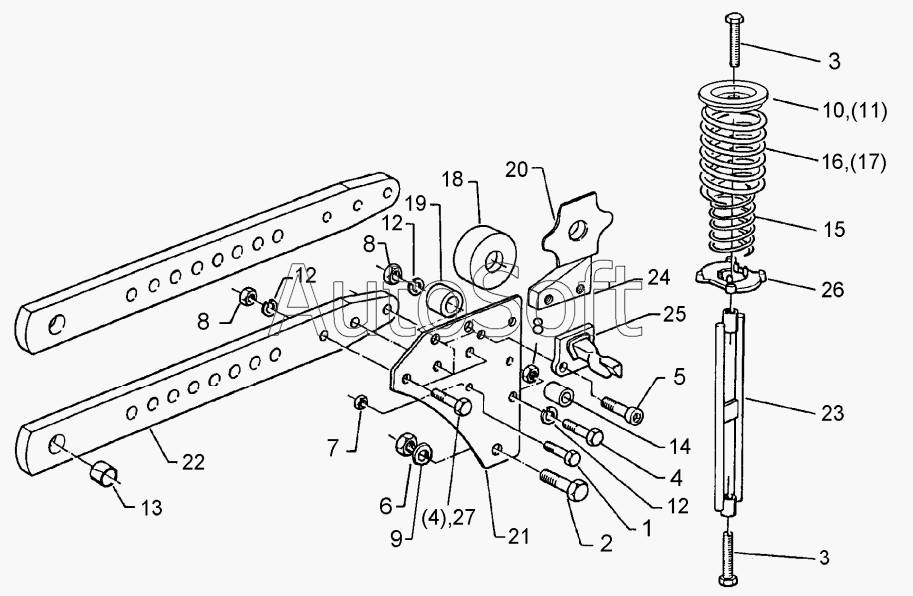

Каталог запасных частей к технике: Lemken VariOpal 8X (2010). Trip device with roller 30x80-170-V
1
2
3
3
4
4
5
6
7
8
8
8
9
10
11
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***9 | Bolt | |
| 2 | 3***6 | Bolt | |
| 3 | 3***4 | Screw | |
| 4 | 3***7 | Bolt | |
| 5 | 3***4 | Allen screw | |
| 6 | 3***6 | Selflocking nut | |
| 7 | 3***2 | Nut | |
| 8 | 3***6 | Nut | |
| 9 | 3***4 | Washer | |
| 10 | 3***5 | Washer | |
| 11 | 3***8 | Washer | |
| 12 | 3***7 | Spring ring | |
| 13 | 3***0 | Expansion bush | |
| 14 | 3***2 | Bush | |
| 15 | 3***8 | Spring | |
| 16 | 3***9 | Spring | |
| 17 | 3***0 | Spring | |
| 18 | 4***4 | Roller | |
| 19 | 4***7 | Roller bush | |
| 20 | 4***8 | Guiding plate | |
| 21 | 4***1 | Stalk plate | |
| 22 | 4***7 | Beam | |
| 23 | 4***0 | Tension member | |
| 24 | 4***9 | Intermediate plate | |
| 25 | 4***6 | Flat steel | |
| 26 | 4***5 | Bearing | |
| 27 | 3***0 | Bolt |
