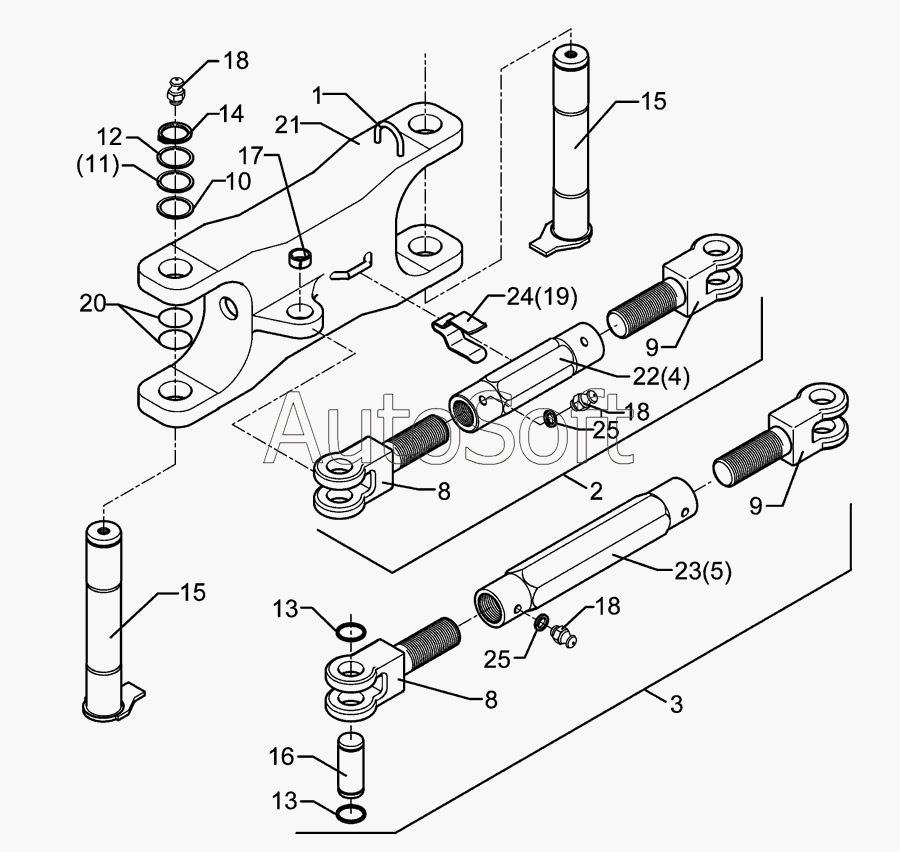

Каталог запасных частей к технике: Lemken VariOpal 9 (2010). Adjustment centre V-60/650
1
2
3
4
5
8
8
9
9
10
12
13
13
14
15
15
16
17
18
18
18
19
20
21
22
23
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***8 | Clamp | |
| 2 | 3***9 | Turnbuckle | |
| 3 | 3***5 | Turnbuckle | |
| 4 | 3***0 | Threaded sleeve | |
| 5 | 3***5 | Threaded sleeve | |
| 8 | 3***0 | Forkpiece | |
| 9 | 3***1 | Forkpiece | |
| 10 | 3***0 | Shim | |
| 12 | 3***1 | Supporting washer | |
| 13 | 3***7 | Securing ring | |
| 14 | 3***2 | Securing ring | |
| 15 | 3***4 | Pin with stop | |
| 16 | 3***2 | Pin | |
| 17 | 3***7 | Expansion bush | |
| 18 | 3***8 | Grease nipple | |
| 19 | 3***2 | U-spring | |
| 20 | 3***5 | O-ring | |
| 21 | 4***5 | Link | |
| 22 | 3***0 | Threaded sleeve | |
| 23 | 3***2 | Threaded sleeve | |
| 24 | 3***3 | U-spring | |
| 25 | 3***0 | Washer |
