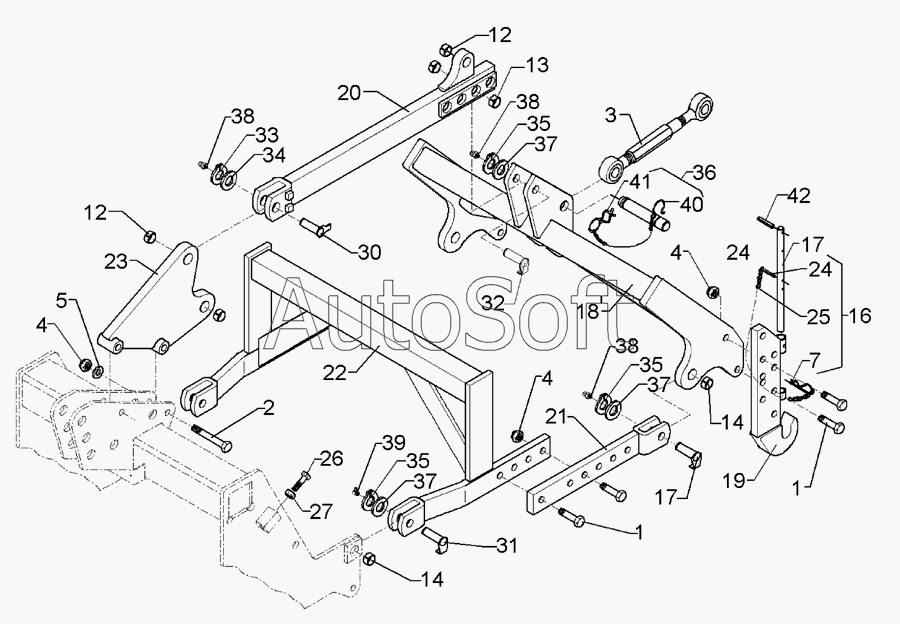

Каталог запасных частей к технике: Lemken Zirkon 7/250 (2010). Hydraulic lift linkage Zirkon 7-AHG-LT
35
35
35
25
26
27
30
31
32
33
34
24
24
36
37
37
37
38
38
38
39
40
41
42
16
2
3
4
4
4
5
7
12
12
13
14
14
1
1
17
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***9 | Bolt | |
| 2 | 3***2 | Bolt | |
| 3 | 3***9 | Top link | |
| 4 | 3***5 | Selflocking nut | |
| 5 | 3***3 | Washer | |
| 7 | 3***5 | Spring pin | |
| 12 | 3***5 | Expansion bush | |
| 13 | 3***6 | Expansion bush | |
| 14 | 3***7 | Expansion bush | |
| 16 | 3***0 | Chain | |
| 17 | 4***9 | Locking pin | |
| 18 | 4***2 | Mounting frame | |
| 19 | 4***4 | Hook | |
| 20 | 4***9 | Link | |
| 21 | 4***1 | Link | |
| 22 | 4***9 | Link frame | |
| 23 | 4***4 | Carrier for ram | |
| 24 | 3***7 | Peg | |
| 25 | 3***0 | Chain | |
| 26 | 3***4 | Screw | |
| 27 | 3***6 | Nut | |
| 30 | 3***8 | Pin with stop | |
| 31 | 3***6 | Pin with stop | |
| 32 | 3***8 | Pin with stop | |
| 33 | 3***1 | Securing ring | |
| 34 | 3***0 | Shim | |
| 35 | 3***2 | Securing ring | |
| 36 | 3***9 | Top link pin, cpl. | |
| 37 | 3***8 | Supporting washer | |
| 38 | 3***8 | Grease nipple | |
| 39 | 3***9 | Grease nipple | |
| 40 | 3***0 | Securing clip with chain | |
| 41 | 3***0 | Spring pin | |
| 42 | 3***5 | Expansion bush |
