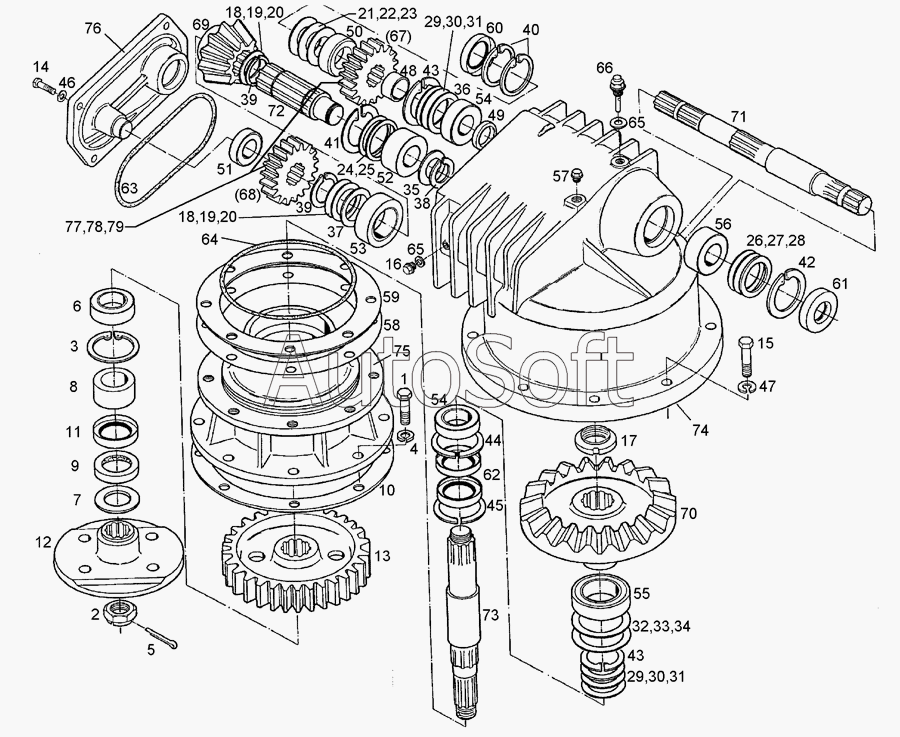

Каталог запасных частей к технике: Lemken Zirkon 7/250 (2010). Gear box w. change gears Zirkon 7/250
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
20
21
22
23
24
25
26
27
28
29
29
30
30
31
31
32
33
34
35
36
37
38
39
39
40
41
42
43
43
44
45
46
47
48
49
50
51
52
53
54
54
55
56
57
58
59
60
61
62
63
64
65
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***2 | Screw | |
| 2 | 3***0 | Castle nut | |
| 3 | 3***2 | Securing ring | |
| 4 | 3***6 | Spring ring | |
| 5 | 3***7 | Peg | |
| 6 | 3***1 | Bearing | |
| 7 | 3***2 | Cap | |
| 8 | 3***7 | Race ring | |
| 9 | 3***7 | Felt ring with housing | |
| 10 | 3***9 | Seal | |
| 11 | 3***2 | Oil seal | |
| 12 | 4***3 | Tine carrier | |
| 13 | 4***9 | Gear wheel | |
| 14 | 3***4 | Screw | |
| 15 | 3***8 | Screw | |
| 16 | 3***7 | Plug | |
| 17 | 3***0 | Grooved nut | |
| 18 | 3***0 | Shim | |
| 19 | 3***2 | Shim | |
| 20 | 3***3 | Shim | |
| 21 | 3***8 | Shim | |
| 22 | 3***9 | Shim | |
| 23 | 3***0 | Shim | |
| 24 | 3***5 | Shim | |
| 25 | 3***6 | Shim | |
| 26 | 3***0 | Shim | |
| 27 | 3***2 | Shim | |
| 28 | 3***3 | Shim | |
| 29 | 3***5 | Shim | |
| 30 | 3***7 | Shim | |
| 31 | 3***8 | Shim | |
| 32 | 3***4 | Shim | |
| 33 | 3***5 | Shim | |
| 34 | 3***6 | Shim | |
| 35 | 3***7 | Supporting washer | |
| 36 | 3***0 | Supporting washer | |
| 37 | 3***2 | Washer | |
| 38 | 3***3 | Securing ring | |
| 39 | 3***6 | Securing ring | |
| 40 | 3***5 | Securing ring | |
| 41 | 3***8 | Securing ring | |
| 42 | 3***1 | Securing ring | |
| 43 | 3***2 | Securing ring | |
| 44 | 3***5 | Circlip | |
| 45 | 3***6 | Circlip | |
| 46 | 3***4 | Spring ring | |
| 47 | 3***5 | Spring ring | |
| 48 | 3***1 | Bush | |
| 49 | 3***2 | Bush | |
| 50 | 3***2 | Bearing | |
| 51 | 3***3 | Bearing | |
| 52 | 3***2 | Bearing | |
| 53 | 3***2 | Bearing | |
| 54 | 3***7 | Bearing | |
| 55 | 3***8 | Bearing | |
| 56 | 3***1 | Bearing | |
| 57 | 3***1 | Plastic plug | |
| 58 | 3***2 | Polyester shim | |
| 59 | 3***3 | Polyester shim | |
| 60 | 3***5 | Oil seal | |
| 61 | 3***1 | Oil seal | |
| 62 | 3***3 | Oil seal | |
| 63 | 3***3 | O-ring | |
| 64 | 3***0 | O-ring | |
| 65 | 3***6 | Copper washer | |
| 66 | 3***5 | Vent valve | |
| 67 | 4***1 | Spur gear | |
| 68 | 4***2 | Spur gear | |
| 69 | 4***5 | Bevel gear wheel | |
| 70 | 4***6 | Bevel gear wheel | |
| 71 | 4***0 | Transmission shaft | |
| 72 | 4***1 | Transmission shaft | |
| 73 | 4***2 | Transmission shaft | |
| 74 | 4***0 | Gear box | |
| 75 | 4***8 | Gear box flange | |
| 76 | 4***1 | Gear cover | |
| 77 | 5***8 | Set of change gears | |
| 78 | 5***9 | Set of change gears | |
| 79 | 5***0 | Set of change gears |
