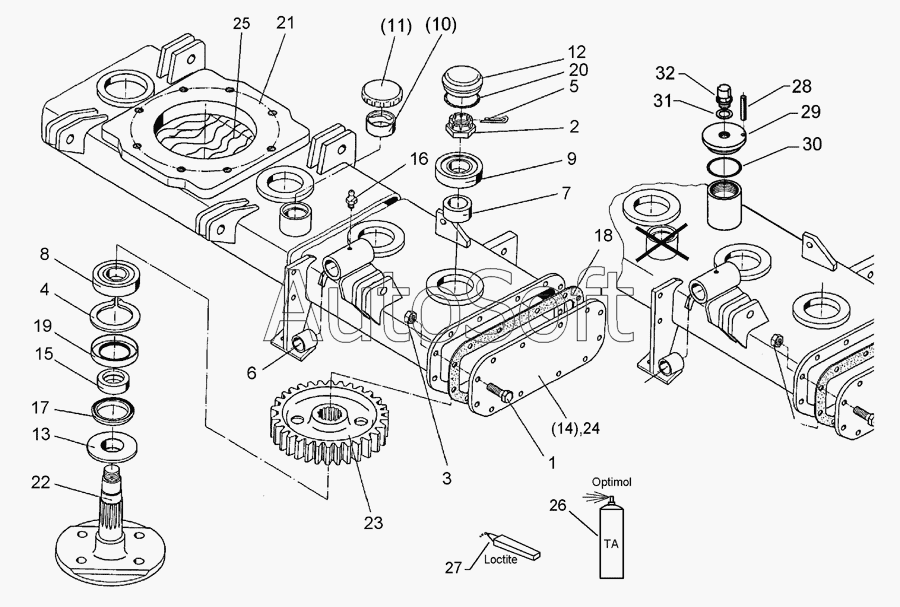

Каталог запасных частей к технике: Lemken Zirkon 7/300 (2010). Gear bed Zirkon 7/300-ST
15
32
31
30
29
28
24
23
22
21
20
19
18
17
16
1
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***4 | Screw | |
| 2 | 3***2 | Castle nut | |
| 3 | 3***3 | Selflocking nut | |
| 4 | 3***2 | Securing ring | |
| 5 | 3***8 | Peg | |
| 6 | 3***1 | Expansion bush | |
| 7 | 3***8 | Distance ring | |
| 8 | 3***1 | Bearing | |
| 9 | 3***0 | Bearing | |
| 10 | 3***1 | Housing of cap | |
| 11 | 3***0 | Cap of tank | |
| 12 | 3***0 | Cover | |
| 13 | 3***2 | Cap | |
| 14 | 3***8 | Cap | |
| 15 | 3***7 | Race ring | |
| 16 | 3***8 | Grease nipple | |
| 17 | 3***7 | Felt ring with housing | |
| 18 | 3***6 | Gasket | |
| 19 | 3***2 | Oil seal | |
| 20 | 3***8 | O-ring | |
| 21 | 4***2 | Gear bed | |
| 22 | 4***4 | Rotor wave | |
| 23 | 4***0 | Gear wheel | |
| 24 | 3***9 | Cap | |
| 28 | 3***7 | Expansion bush | |
| 29 | 3***1 | Vent cover | |
| 30 | 3***1 | O-ring | |
| 31 | 3***5 | Copper washer | |
| 32 | 3***6 | Vent plug |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
