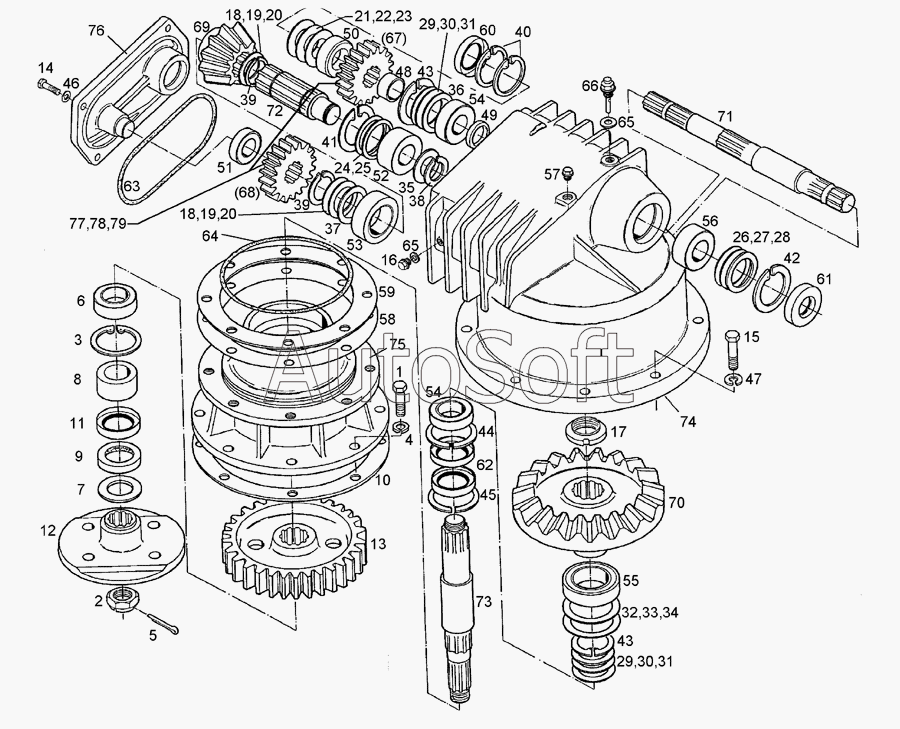

Каталог запасных частей к технике: Lemken Zirkon 7/300 (2010). Gear box w. change gears Zirkon 7/300+400
50
59
58
57
56
55
54
54
53
52
51
60
49
48
47
46
45
44
43
43
42
41
70
79
78
77
76
75
74
73
72
71
40
69
68
67
66
65
65
64
63
62
61
11
20
20
19
19
18
18
17
16
15
14
13
12
21
10
9
8
7
6
5
4
3
2
30
30
39
39
38
37
36
35
34
33
32
31
31
1
29
29
28
27
26
25
24
23
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***2 | Screw | |
| 2 | 3***0 | Castle nut | |
| 3 | 3***2 | Securing ring | |
| 4 | 3***6 | Spring ring | |
| 5 | 3***7 | Peg | |
| 6 | 3***1 | Bearing | |
| 7 | 3***2 | Cap | |
| 8 | 3***7 | Race ring | |
| 9 | 3***7 | Felt ring with housing | |
| 10 | 3***9 | Seal | |
| 11 | 3***2 | Oil seal | |
| 12 | 4***3 | Tine carrier | |
| 13 | 4***9 | Gear wheel | |
| 14 | 3***4 | Screw | |
| 15 | 3***8 | Screw | |
| 16 | 3***7 | Plug | |
| 17 | 3***0 | Grooved nut | |
| 18 | 3***0 | Shim | |
| 19 | 3***2 | Shim | |
| 20 | 3***3 | Shim | |
| 21 | 3***8 | Shim | |
| 22 | 3***9 | Shim | |
| 23 | 3***0 | Shim | |
| 24 | 3***5 | Shim | |
| 25 | 3***6 | Shim | |
| 26 | 3***0 | Shim | |
| 27 | 3***2 | Shim | |
| 28 | 3***3 | Shim | |
| 29 | 3***5 | Shim | |
| 30 | 3***7 | Shim | |
| 31 | 3***8 | Shim | |
| 32 | 3***4 | Shim | |
| 33 | 3***5 | Shim | |
| 34 | 3***6 | Shim | |
| 35 | 3***7 | Supporting washer | |
| 36 | 3***0 | Supporting washer | |
| 37 | 3***2 | Washer | |
| 38 | 3***3 | Securing ring | |
| 39 | 3***6 | Securing ring | |
| 40 | 3***5 | Securing ring | |
| 41 | 3***8 | Securing ring | |
| 42 | 3***1 | Securing ring | |
| 43 | 3***2 | Securing ring | |
| 44 | 3***5 | Circlip | |
| 45 | 3***6 | Circlip | |
| 46 | 3***4 | Spring ring | |
| 47 | 3***5 | Spring ring | |
| 48 | 3***1 | Bush | |
| 49 | 3***2 | Bush | |
| 50 | 3***2 | Bearing | |
| 51 | 3***3 | Bearing | |
| 52 | 3***2 | Bearing | |
| 53 | 3***2 | Bearing | |
| 54 | 3***7 | Bearing | |
| 55 | 3***8 | Bearing | |
| 56 | 3***1 | Bearing | |
| 57 | 3***1 | Plastic plug | |
| 58 | 3***2 | Polyester shim | |
| 59 | 3***3 | Polyester shim | |
| 60 | 3***5 | Oil seal | |
| 61 | 3***1 | Oil seal | |
| 62 | 3***3 | Oil seal | |
| 63 | 3***3 | O-ring | |
| 64 | 3***0 | O-ring | |
| 65 | 3***6 | Copper washer | |
| 66 | 3***5 | Vent valve | |
| 67 | 4***1 | Spur gear | |
| 68 | 4***2 | Spur gear | |
| 69 | 4***5 | Bevel gear wheel | |
| 70 | 4***6 | Bevel gear wheel | |
| 71 | 4***0 | Transmission shaft | |
| 72 | 4***1 | Transmission shaft | |
| 73 | 4***2 | Transmission shaft | |
| 74 | 4***7 | Gear box | |
| 75 | 4***8 | Gear box flange | |
| 76 | 4***9 | Gear cover | |
| 77 | 5***8 | Set of change gears | |
| 78 | 5***9 | Set of change gears | |
| 79 | 5***0 | Set of change gears |
