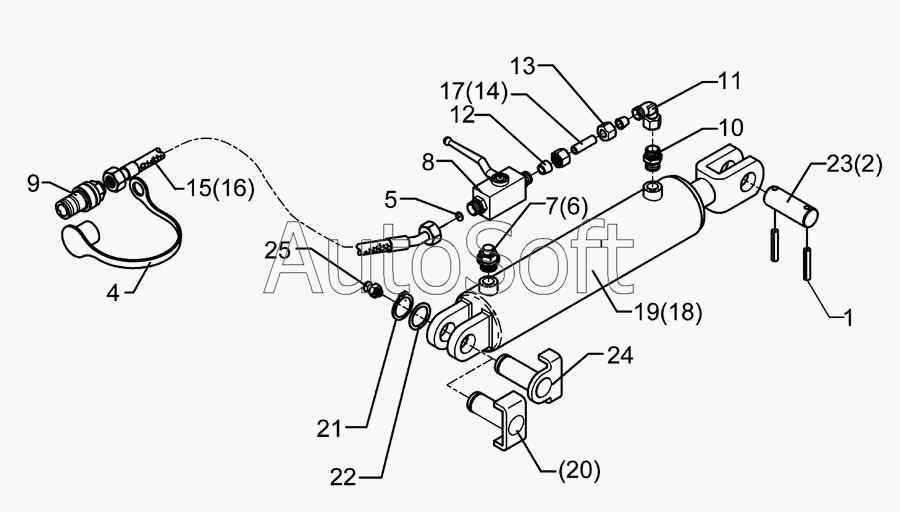

Каталог запасных частей к технике: Lemken Zirkon 7/300 (2010). Hydraulic assembly SA 80x245-AHG-LT
1
2
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***2 | Expansion bush | |
| 2 | 3***2 | Pin | |
| 4 | 3***1 | Cap | |
| 5 | 3***3 | Throttle plate | |
| 6 | 3***3 | Vent plug | |
| 7 | 3***6 | Vent plug | |
| 8 | 3***9 | Valve | |
| 9 | 3***8 | SVK-socket | |
| 10 | 3***0 | Nipple | |
| 11 | 3***0 | Adjustable angle union | |
| 12 | 3***0 | Cutting ring | |
| 13 | 3***0 | Union nut | |
| 14 | 4***9 | Pipe | |
| 15 | 4***8 | High-pressure hose | |
| 16 | 4***6 | High-pressure hose | |
| 17 | 4***8 | Tube | |
| 18 | 5***5 | Ram | |
| 19 | 5***1 | Ram | |
| 20 | 3***7 | Pin with stop | |
| 21 | 3***1 | Securing ring | |
| 22 | 3***0 | Shim | |
| 23 | 3***3 | Pin | |
| 24 | 3***0 | Pin with stop | |
| 25 | 3***8 | Grease nipple |
