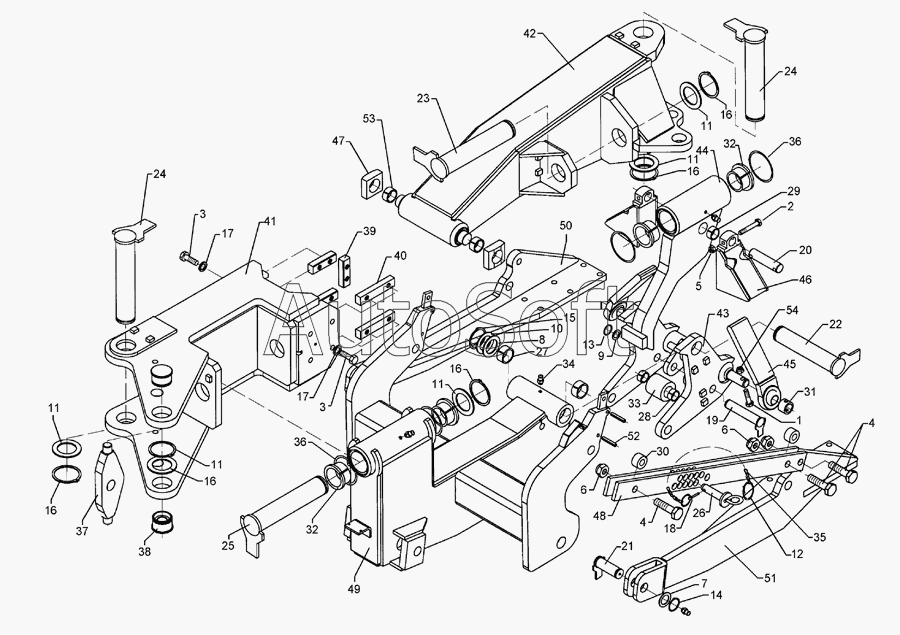

Каталог запасных частей к технике: Lemken Vari-Titan 10 (2010). Center section VT10
42
29
30
31
32
32
33
34
35
36
36
37
38
39
40
41
28
43
44
45
46
47
48
49
50
51
52
53
54
15
2
3
3
4
4
5
6
6
7
8
9
10
11
11
11
11
11
12
13
14
1
16
16
16
16
16
17
17
18
19
20
21
22
23
24
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***6 | Bolt | |
| 2 | 3***9 | Bolt | |
| 3 | 3***9 | Screw | |
| 4 | 3***1 | Bolt | |
| 5 | 3***4 | Selflocking nut | |
| 6 | 3***6 | Selflocking nut | |
| 7 | 3***5 | Shim | |
| 8 | 3***0 | Shim | |
| 9 | 3***0 | Supporting washer | |
| 10 | 3***2 | Supporting washer | |
| 11 | 3***1 | Supporting washer | |
| 12 | 3***1 | Securing clip | |
| 13 | 3***1 | Securing ring | |
| 14 | 3***7 | Securing ring | |
| 15 | 3***6 | Securing ring | |
| 16 | 3***2 | Securing ring | |
| 17 | 3***7 | Spring ring | |
| 18 | 3***5 | Securing pin | |
| 19 | 3***7 | Pin with stop | |
| 20 | 3***0 | Pin | |
| 21 | 3***2 | Pin with stop | |
| 22 | 3***9 | Pin with stop | |
| 23 | 3***9 | Pin with stop | |
| 24 | 3***4 | Pin with stop | |
| 25 | 3***8 | Pin with stop | |
| 26 | 3***8 | Pin with grip | |
| 27 | 3***5 | Expansion bush | |
| 28 | 3***0 | Expansion bush | |
| 29 | 3***5 | Expansion bush | |
| 30 | 3***4 | Tube | |
| 31 | 3***8 | Adjusting ring | |
| 32 | 3***7 | Flange bushing | |
| 33 | 3***1 | Roller | |
| 34 | 3***8 | Grease nipple | |
| 35 | 3***0 | Chain | |
| 36 | 3***0 | O-ring | |
| 37 | 4***2 | Cross union | |
| 38 | 4***5 | Bearing sleeve | |
| 39 | 4***9 | Guiding | |
| 40 | 4***0 | Guiding | |
| 41 | 4***0 | Box, front | |
| 42 | 4***1 | Box, rear | |
| 43 | 4***2 | Toggle lever | |
| 44 | 4***3 | Draw joint | |
| 45 | 4***4 | Stabilizer | |
| 46 | 4***5 | Stabilizer guiding | |
| 47 | 4***7 | Sliding block | |
| 48 | 4***0 | Adjuster plate | |
| 49 | 4***0 | Swivel bracket | |
| 50 | 4***2 | Wheel arm | |
| 51 | 4***3 | Wheel arm | |
| 52 | 3***2 | Expansion bush | |
| 53 | 3***1 | Bush | |
| 54 | 3***5 | Selflocking nut |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
