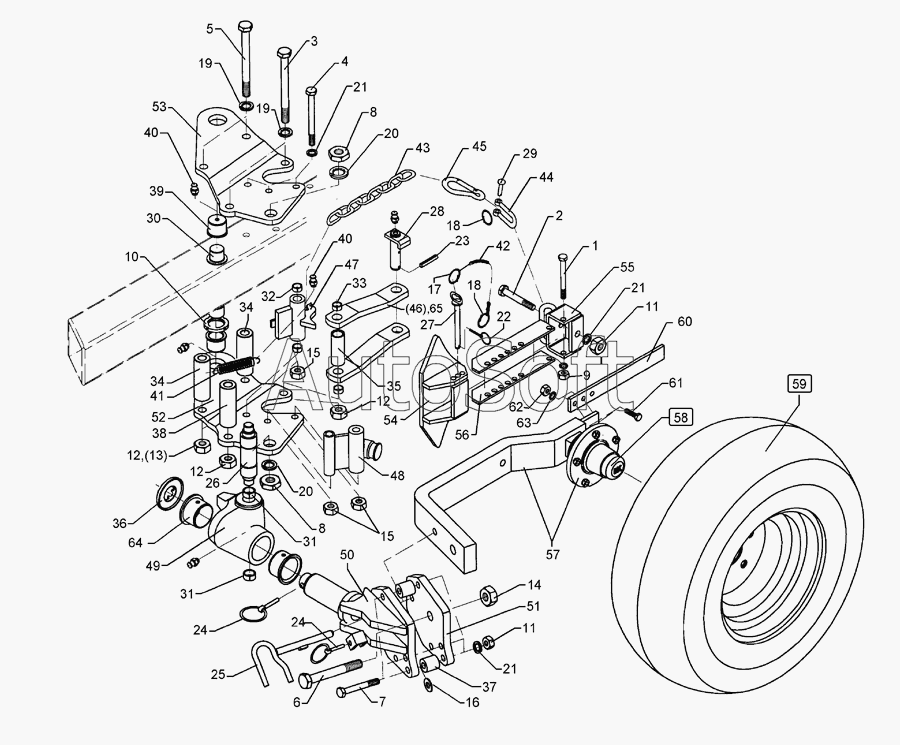

Каталог запасных частей к технике: Lemken Vari-Titan 10 (2010). Uni-wheel VE9 10.0/75-15,3
1
2
3
4
5
6
7
8
8
9
10
11
11
12
12
12
13
14
15
15
16
17
18
18
19
19
20
20
21
21
21
22
23
24
24
25
26
27
28
29
30
31
31
32
33
34
34
35
36
37
38
39
40
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***7 | Bolt | |
| 2 | 3***8 | Bolt | |
| 3 | 3***3 | Bolt | |
| 4 | 3***8 | Bolt | |
| 5 | 3***3 | Bolt | |
| 6 | 3***6 | Bolt | |
| 7 | 3***0 | Bolt | |
| 8 | 3***6 | Nut | |
| 9 | 3***2 | Nut | |
| 10 | 3***5 | Grooved nut | |
| 11 | 3***6 | Nut | |
| 12 | 3***7 | Nut | |
| 13 | 3***8 | Nut | |
| 14 | 3***0 | Nut | |
| 15 | 3***0 | Nut | |
| 16 | 3***8 | Shim | |
| 17 | 3***5 | Securing ring | |
| 18 | 3***1 | Securing clip | |
| 19 | 3***8 | Spring ring | |
| 20 | 3***9 | Spring ring | |
| 21 | 3***7 | Spring ring | |
| 22 | 3***5 | Securing pin | |
| 23 | 3***3 | Expansion bush | |
| 24 | 3***2 | Securing pin | |
| 25 | 3***5 | Pin with grip | |
| 26 | 3***8 | Pin | |
| 27 | 3***3 | Pin with grip | |
| 28 | 3***4 | Pin with stop | |
| 29 | 3***6 | Rivet | |
| 30 | 3***3 | Pin | |
| 31 | 3***5 | Expansion bush | |
| 32 | 3***6 | Expansion bush | |
| 33 | 3***8 | Expansion bush | |
| 34 | 3***2 | Tube | |
| 35 | 3***3 | Tube | |
| 36 | 3***7 | Ring | |
| 37 | 3***4 | Bush | |
| 38 | 3***0 | Tube | |
| 39 | 3***0 | Flange bushing | |
| 40 | 3***8 | Grease nipple | |
| 41 | 3***6 | Spring | |
| 42 | 3***0 | Chain | |
| 43 | 3***6 | Chain | |
| 44 | 3***0 | Shackle | |
| 45 | 3***2 | Hook | |
| 46 | 4***1 | Rod | |
| 47 | 4***3 | Locking device | |
| 48 | 4***5 | Stop | |
| 49 | 5***0 | Cross union | |
| 50 | 4***1 | Swivel bearing | |
| 51 | 4***2 | Part of bracket | |
| 52 | 4***4 | Bearing plate | |
| 53 | 4***5 | Bearing plate | |
| 54 | 4***5 | Stop | |
| 55 | 4***6 | Holder | |
| 56 | 4***7 | Adjuster plate | |
| 57 | 4***4 | Wheel stalk with bearing | |
| 58 | 5***4 | Bearing | |
| 59 | 5***3 | Wheel 6/161/205 D18 | |
| 60 | 4***2 | Scraper | |
| 61 | 3***3 | Screw | |
| 62 | 3***2 | Nut | |
| 63 | 3***2 | Spring ring | |
| 64 | 3***3 | Flange bushing | |
| 65 | 4***3 | Rod |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
