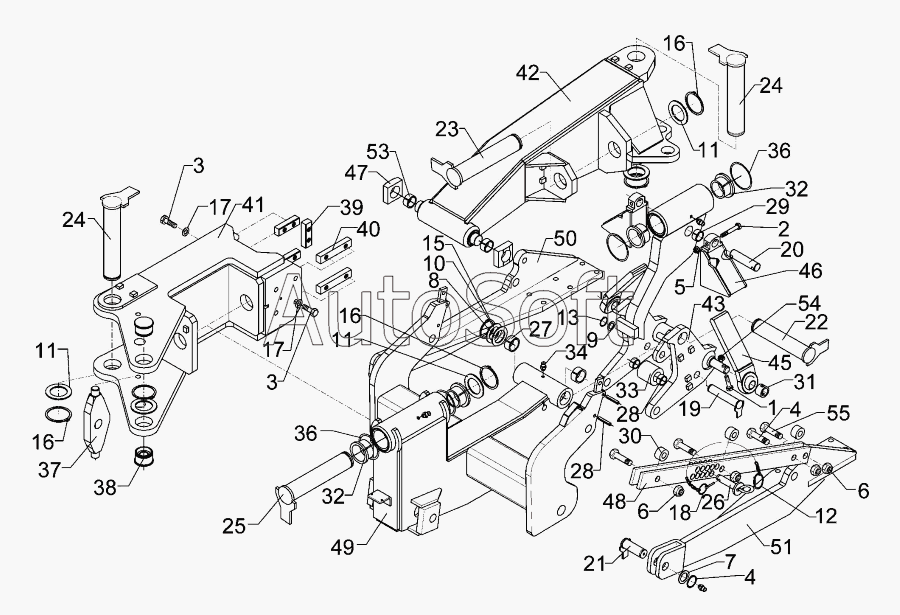

Каталог запасных частей к технике: Lemken EuroTitan 10 (2010). Center section VT10
1
2
3
3
4
4
5
6
6
7
8
9
10
11
11
11
12
13
15
16
16
16
17
17
18
19
20
21
22
23
24
24
25
26
27
28
28
29
30
31
32
32
33
34
36
36
37
38
39
40
41
42
43
45
46
47
48
49
50
51
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***6 | Bolt | |
| 2 | 3***9 | Bolt | |
| 3 | 3***9 | Screw | |
| 4 | 3***1 | Bolt | |
| 5 | 3***4 | Selflocking nut | |
| 6 | 3***6 | Selflocking nut | |
| 7 | 3***0 | Shim | |
| 8 | 3***0 | Shim | |
| 9 | 3***0 | Supporting washer | |
| 10 | 3***2 | Supporting washer | |
| 11 | 3***1 | Supporting washer | |
| 12 | 3***1 | Securing clip | |
| 13 | 3***1 | Securing ring | |
| 14 | 3***7 | Securing ring | |
| 15 | 3***6 | Securing ring | |
| 16 | 3***2 | Securing ring | |
| 17 | 3***7 | Spring ring | |
| 18 | 3***5 | Securing pin | |
| 19 | 3***7 | Pin with stop | |
| 20 | 3***0 | Pin | |
| 21 | 3***2 | Pin with stop | |
| 22 | 3***9 | Pin with stop | |
| 23 | 3***9 | Pin with stop | |
| 24 | 3***4 | Pin with stop | |
| 25 | 3***8 | Pin with stop | |
| 26 | 3***8 | Pin with grip | |
| 27 | 3***5 | Expansion bush | |
| 28 | 3***0 | Expansion bush | |
| 29 | 3***5 | Expansion bush | |
| 30 | 3***4 | Tube | |
| 31 | 3***8 | Adjusting ring | |
| 32 | 3***7 | Flange bushing | |
| 33 | 3***1 | Roller | |
| 34 | 3***8 | Grease nipple | |
| 36 | 3***0 | O-ring | |
| 37 | 4***2 | Cross union | |
| 38 | 4***5 | Bearing sleeve | |
| 39 | 4***9 | Guiding | |
| 40 | 4***0 | Guiding | |
| 41 | 4***0 | Box, front | |
| 42 | 4***1 | Box, rear | |
| 43 | 4***2 | Toggle lever | |
| 44 | 4***3 | Draw joint | |
| 45 | 4***4 | Stabilizer | |
| 46 | 4***5 | Stabilizer guiding | |
| 47 | 4***7 | Sliding block | |
| 48 | 4***0 | Adjuster plate | |
| 49 | 4***0 | Swivel bracket | |
| 50 | 4***2 | Wheel arm | |
| 51 | 4***3 | Wheel arm | |
| 52 | 3***2 | Expansion bush | |
| 53 | 3***1 | Bush | |
| 54 | 3***5 | Selflocking nut | |
| 55 | 3***9 | Bolt | |
| 56 | 3***4 | Washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
