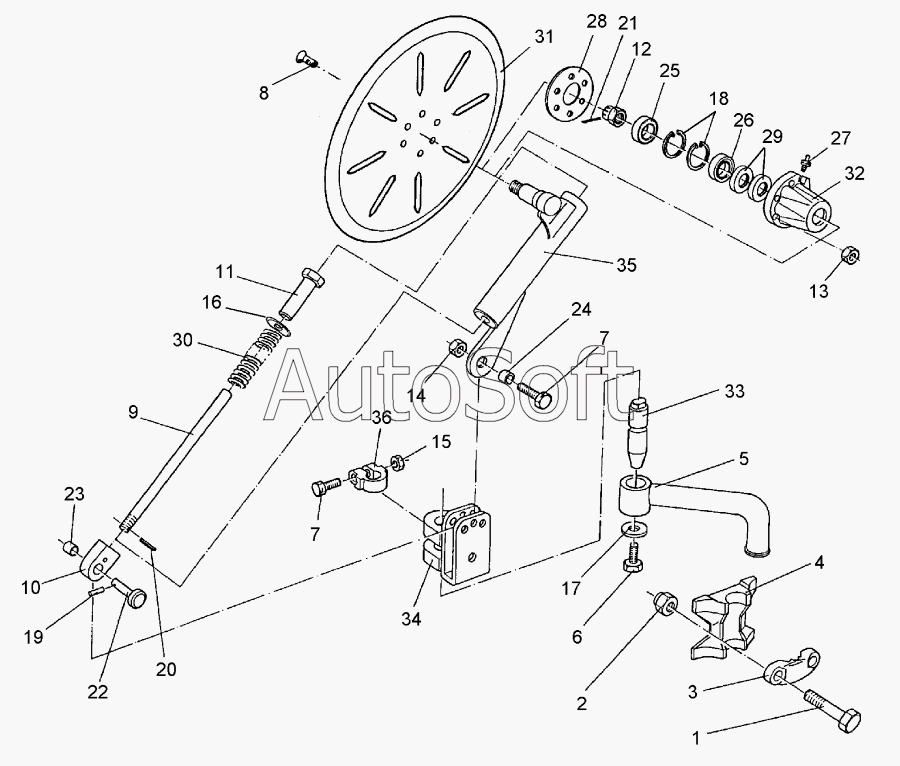

Каталог запасных частей к технике: Lemken EuroTitan 10X (2010). Trip disc-coulter X140-X160 RE 500 G
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***5 | Bolt | |
| 2 | 3***6 | Selflocking nut | |
| 3 | 4***9 | Clamp | |
| 4 | 4***1 | Clamping plate | |
| 5 | 4***0 | Round stalk | |
| 6 | 3***2 | Screw | |
| 7 | 3***7 | Bolt | |
| 8 | 3***3 | Countersunk bolt | |
| 9 | 3***1 | Rod | |
| 10 | 3***6 | Joint | |
| 11 | 3***6 | Nut | |
| 12 | 3***3 | Castle nut | |
| 13 | 3***3 | Selflocking nut | |
| 14 | 3***5 | Selflocking nut | |
| 15 | 3***6 | Nut | |
| 16 | 3***0 | Supporting washer | |
| 17 | 3***1 | Washer | |
| 18 | 3***4 | Securing ring | |
| 19 | 3***8 | Expansion bush | |
| 20 | 3***7 | Expansion bush | |
| 21 | 3***3 | Peg | |
| 22 | 3***0 | Pin with collar | |
| 23 | 3***5 | Expansion bush | |
| 24 | 3***5 | Expansion bush | |
| 25 | 3***6 | Bearing | |
| 26 | 3***6 | Bearing | |
| 27 | 3***5 | Grease nipple | |
| 28 | 3***1 | Seal | |
| 29 | 3***2 | Oil seal | |
| 30 | 3***3 | Spring | |
| 31 | 3***9 | Disc | |
| 32 | 4***2 | Hub | |
| 33 | 4***2 | Pivot | |
| 34 | 4***1 | Bracket | |
| 35 | 4***0 | Swinging arm | |
| 36 | 4***0 | Stop |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
