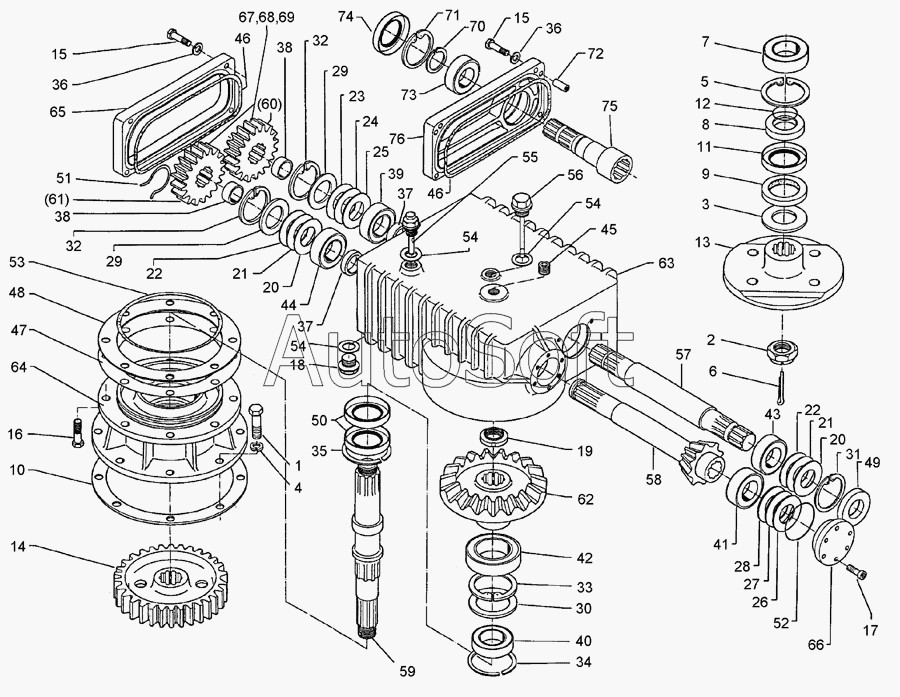

Каталог запасных частей к технике: Lemken Zirkon 9/400 (2010). Gear box w. change gears Zirkon 9/300+400
48
57
56
55
54
54
54
53
52
51
50
49
58
47
46
46
45
44
43
42
41
40
67
76
75
74
73
72
71
70
69
68
39
66
65
64
63
62
61
60
59
10
19
18
17
16
15
15
14
13
12
11
20
20
9
8
7
6
5
4
3
2
29
29
38
38
37
37
36
36
35
34
33
32
32
31
30
1
28
27
26
25
24
23
22
22
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***5 | Screw | |
| 2 | 3***3 | Castle nut | |
| 3 | 3***8 | Washer | |
| 4 | 3***7 | Spring ring | |
| 5 | 3***6 | Securing ring | |
| 6 | 3***7 | Peg | |
| 7 | 3***9 | Bearing | |
| 8 | 3***3 | Race ring | |
| 9 | 3***1 | Felt ring with housing | |
| 10 | 3***0 | Seal | |
| 11 | 3***0 | Oil seal | |
| 12 | 3***6 | O-ring | |
| 13 | 4***2 | Tine carrier | |
| 14 | 4***6 | Gear wheel | |
| 15 | 3***0 | Screw | |
| 16 | 3***5 | Screw | |
| 17 | 3***3 | Allen screw | |
| 18 | 3***7 | Plug | |
| 19 | 3***0 | Grooved nut | |
| 20 | 3***0 | Shim | |
| 21 | 3***2 | Shim | |
| 22 | 3***3 | Shim | |
| 23 | 3***5 | Shim | |
| 24 | 3***7 | Shim | |
| 25 | 3***8 | Shim | |
| 26 | 3***1 | Shim | |
| 27 | 3***3 | Shim | |
| 28 | 3***4 | Shim | |
| 29 | 3***0 | Supporting washer | |
| 30 | 3***5 | Supporting washer | |
| 31 | 3***1 | Securing ring | |
| 32 | 3***2 | Securing ring | |
| 33 | 3***7 | Securing ring | |
| 34 | 3***0 | Circlip | |
| 35 | 3***1 | Circlip | |
| 36 | 3***5 | Spring ring | |
| 37 | 3***1 | Bush | |
| 38 | 3***2 | Bush | |
| 39 | 3***7 | Bearing | |
| 40 | 3***9 | Bearing | |
| 41 | 3***5 | Bearing | |
| 42 | 3***9 | Bearing | |
| 43 | 3***1 | Bearing | |
| 44 | 3***7 | Bearing | |
| 45 | 3***1 | Plastic plug | |
| 46 | 3***8 | Seal | |
| 47 | 3***0 | Polyester shim | |
| 48 | 3***1 | Polyester shim | |
| 49 | 3***1 | Oil seal | |
| 50 | 3***0 | Oil seal | |
| 51 | 3***0 | Safety clamp | |
| 52 | 3***8 | O-ring | |
| 53 | 3***6 | O-ring | |
| 54 | 3***6 | Copper washer | |
| 55 | 3***5 | Vent valve | |
| 56 | 3***1 | Dip stock with plug | |
| 57 | 4***6 | Transmission shaft | |
| 58 | 4***7 | Pinion shaft+bevel gear | |
| 59 | 4***8 | Transmission shaft | |
| 60 | 4***7 | Spur gear | |
| 61 | 4***8 | Spur gear | |
| 62 | 4***4 | Bevel gear wheel | |
| 63 | 4***0 | Gear box | |
| 64 | 4***2 | Gear box flange | |
| 65 | 4***3 | Gear cover | |
| 66 | 4***6 | Bearing flange | |
| 67 | 5***4 | Set of change gears | |
| 68 | 5***5 | Set of change gears | |
| 69 | 5***6 | Set of change gears | |
| 70 | 3***5 | Securing ring | |
| 71 | 3***0 | Securing ring | |
| 72 | 3***1 | Cylindrical pin | |
| 73 | 3***3 | Bearing | |
| 74 | 3***6 | Oil seal | |
| 75 | 4***2 | Transmission shaft | |
| 76 | 4***5 | Gear cover |
