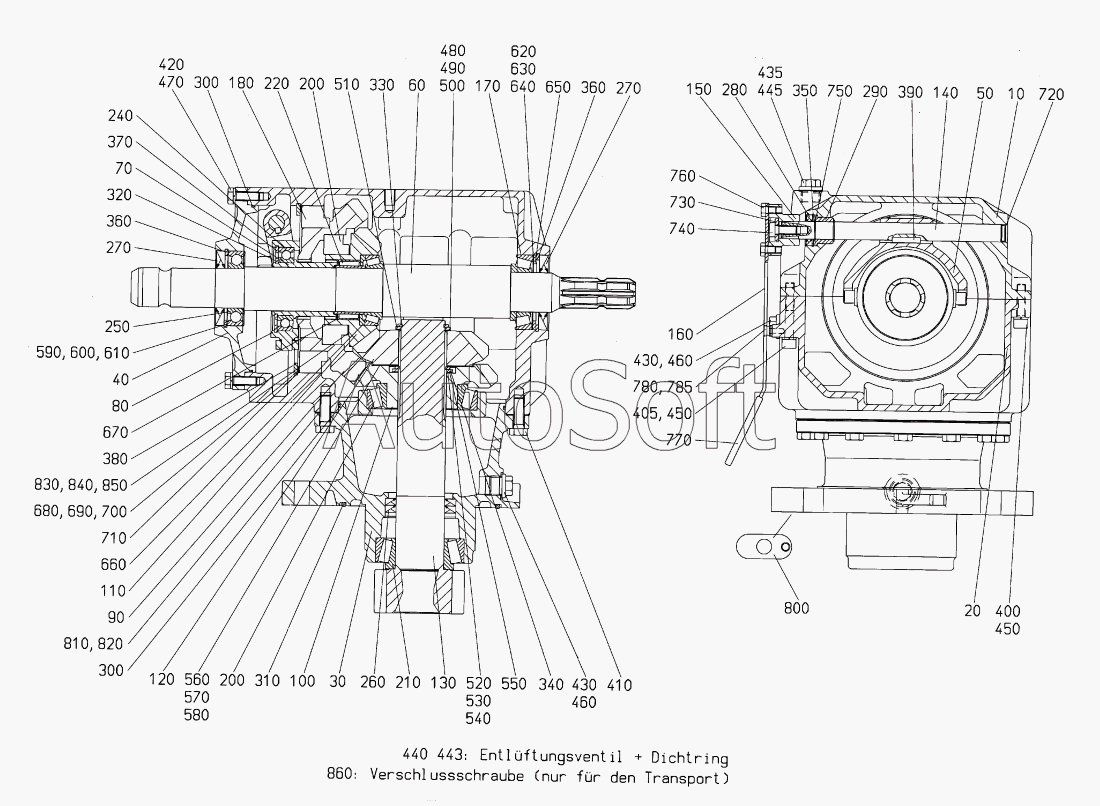

Каталог запасных частей к технике: Lemken Zirkon 10/300 (2010). Gear box Zirkon 10/300-450
10
30
40
50
70
80
90
100
110
120
130
140
150
160
170
180
200
200
210
220
240
250
260
270
270
280
290
300
300
310
320
330
340
350
360
360
370
380
390
400
405
410
420
430
430
435
440
443
445
450
450
460
460
470
480
490
500
510
520
530
540
550
560
570
580
590
600
610
620
630
640
650
660
670
680
690
700
710
720
730
740
750
760
770
780
785
800
810
820
830
840
850
860
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10 | 4***4 | Gear box cpl. | |
| 30 | 4***5 | Gear box flange, bottom | |
| 40 | 4***6 | Gear box flange, front | |
| 50 | 4***1 | Shift-fork | |
| 70 | 4***2 | Switch element | |
| 80 | 4***3 | Jumper ring | |
| 90 | 4***5 | Bevel gear wheel | |
| 100 | 4***6 | Bevel gear wheel | |
| 110 | 4***7 | Bevel gear wheel | |
| 120 | 4***8 | Bevel gear wheel | |
| 130 | 4***5 | Pinion shaft | |
| 140 | 4***6 | Selector shaft | |
| 150 | 4***7 | Flange | |
| 160 | 4***4 | Switch lever | |
| 170 | 3***3 | Bearing | |
| 180 | 3***1 | Bearing | |
| 200 | 3***2 | Bearing | |
| 210 | 3***3 | Bearing | |
| 220 | 3***0 | Bearing | |
| 240 | 3***7 | Bearing | |
| 250 | 3***6 | Bearing | |
| 260 | 3***3 | Oil seal | |
| 270 | 3***2 | Oil seal | |
| 280 | 3***7 | Oil seal | |
| 290 | 3***9 | Bush | |
| 300 | 3***9 | O-ring | |
| 310 | 3***1 | O-ring | |
| 320 | 3***2 | Securing ring | |
| 330 | 3***7 | Securing ring | |
| 340 | 3***9 | Securing ring | |
| 350 | 3***4 | Securing ring | |
| 360 | 3***1 | Securing ring | |
| 370 | 3***3 | Securing ring | |
| 380 | 3***3 | Securing ring | |
| 390 | 3***8 | Adjusting spring | |
| 400 | 3***1 | Allen screw | |
| 405 | 3***2 | Allen screw | |
| 410 | 3***3 | Screw | |
| 420 | 3***4 | Screw | |
| 430 | 3***3 | Plug | |
| 435 | 3***7 | Plug | |
| 440 | 3***1 | Vent valve | |
| 443 | 3***4 | Copper washer | |
| 445 | 3***5 | Copper washer | |
| 450 | 3***8 | Spring ring | |
| 460 | 3***7 | Copper washer | |
| 470 | 3***4 | Spring ring | |
| 480 | 3***7 | Shim | |
| 490 | 3***6 | Shim | |
| 500 | 3***5 | Shim | |
| 510 | 3***5 | Supporting washer | |
| 520 | 3***0 | Shim | |
| 530 | 3***9 | Shim | |
| 540 | 3***8 | Shim | |
| 550 | 3***8 | Supporting washer | |
| 560 | 3***7 | Shim | |
| 570 | 3***6 | Shim | |
| 580 | 3***5 | Shim | |
| 590 | 3***3 | Shim | |
| 600 | 3***2 | Shim | |
| 610 | 3***0 | Shim | |
| 620 | 3***3 | Shim | |
| 630 | 3***2 | Shim | |
| 640 | 3***1 | Shim | |
| 650 | 3***4 | Supporting washer | |
| 660 | 3***1 | Distance bush | |
| 670 | 3***5 | Shim | |
| 680 | 3***0 | Shim | |
| 690 | 3***9 | Shim | |
| 700 | 3***8 | Shim | |
| 710 | 3***1 | Shim | |
| 720 | 3***3 | Cover | |
| 730 | 3***8 | Washer | |
| 740 | 3***4 | Allen screw | |
| 750 | 3***3 | Securing ring | |
| 760 | 3***6 | Screw | |
| 770 | 3***9 | Handle | |
| 780 | 3***5 | Allen screw | |
| 785 | 3***1 | Washer | |
| 800 | 4***5 | Washer | |
| 810 | 3***3 | Shim | |
| 820 | 3***4 | Shim | |
| 830 | 3***0 | Shim | |
| 840 | 3***9 | Shim | |
| 850 | 3***8 | Shim | |
| 860 | 3***2 | Plug |
