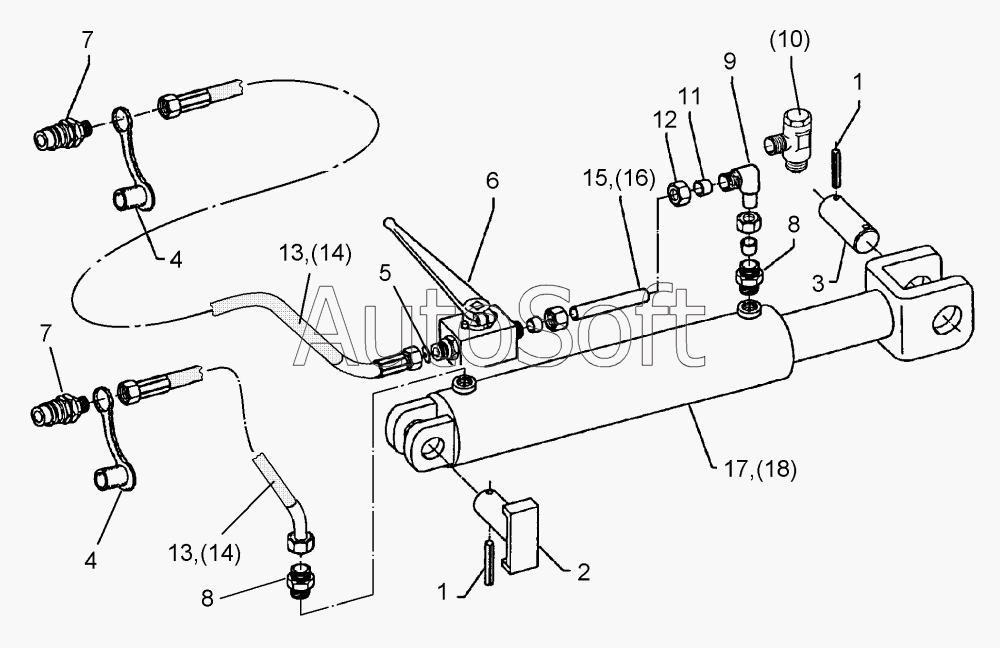

Каталог запасных частей к технике: Lemken Zirkon 10/450 (2010). Hydraulic assembly DA 90x320-AHG-ST
1
1
2
3
4
4
5
6
7
7
8
8
9
10
11
12
13
13
14
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Expansion bush | |
| 2 | 3***5 | Pin with stop | |
| 3 | 3***2 | Pin | |
| 4 | 3***6 | Cap, red | |
| 5 | 3***3 | Throttle plate | |
| 6 | 3***9 | Valve | |
| 7 | 3***8 | SVK-socket | |
| 8 | 3***0 | Nipple | |
| 9 | 3***0 | Adjustable angle union | |
| 10 | 3***1 | Union, swivel | |
| 11 | 3***0 | Cutting ring | |
| 12 | 3***0 | Union nut | |
| 13 | 4***8 | High-pressure hose | |
| 14 | 4***6 | High-pressure hose | |
| 15 | 4***8 | Tube | |
| 16 | 4***4 | Tube | |
| 17 | 5***3 | Ram | |
| 18 | 5***9 | Ram |
