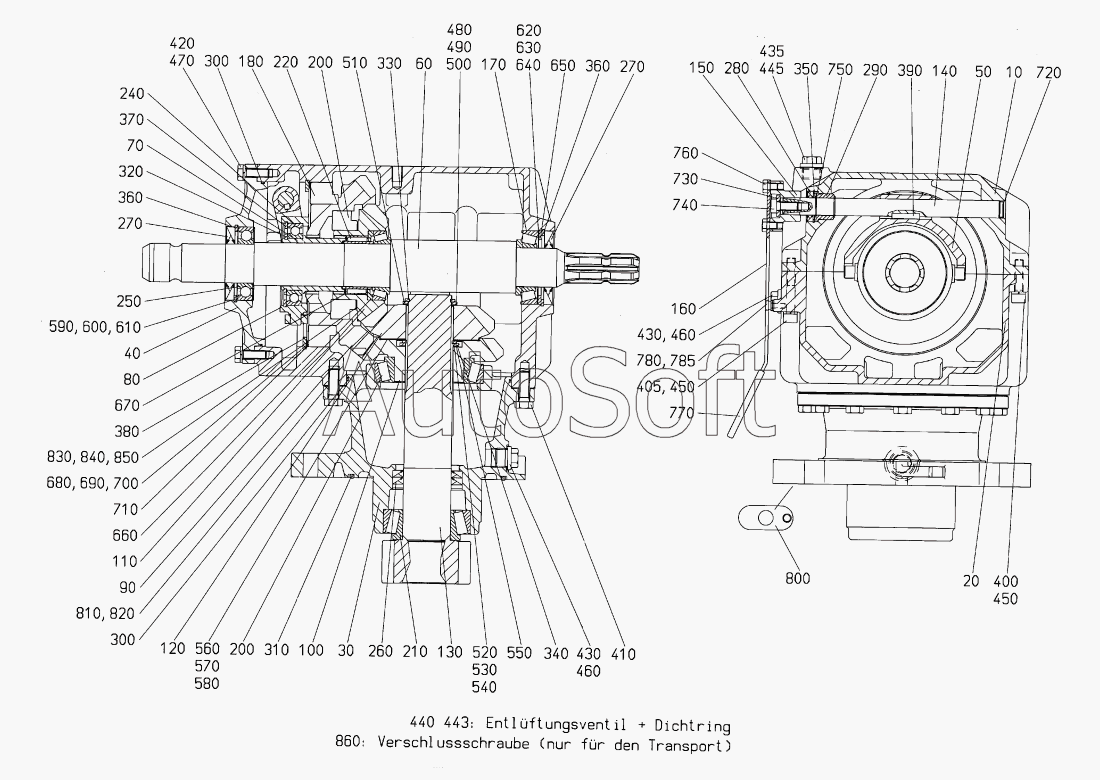

Каталог запасных частей к технике: Lemken Zirkon 10/450 (2010). Gear box Zirkon 10/300-450
550
650
640
630
620
610
600
590
580
570
560
660
540
530
520
510
500
490
480
470
460
460
450
450
770
860
850
840
830
820
810
800
785
780
445
760
750
740
730
720
710
700
690
680
670
140
260
250
240
220
210
200
200
180
170
160
150
270
270
130
120
110
100
90
80
70
50
40
30
370
443
440
435
430
430
420
410
405
400
390
380
10
360
360
350
340
330
320
310
300
300
290
280
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10 | 4***4 | Gear box cpl. | |
| 30 | 4***5 | Gear box flange, bottom | |
| 40 | 4***6 | Gear box flange, front | |
| 50 | 4***1 | Shift-fork | |
| 70 | 4***2 | Switch element | |
| 80 | 4***3 | Jumper ring | |
| 90 | 4***5 | Bevel gear wheel | |
| 100 | 4***6 | Bevel gear wheel | |
| 110 | 4***7 | Bevel gear wheel | |
| 120 | 4***8 | Bevel gear wheel | |
| 130 | 4***5 | Pinion shaft | |
| 140 | 4***6 | Selector shaft | |
| 150 | 4***7 | Flange | |
| 160 | 4***4 | Switch lever | |
| 170 | 3***3 | Bearing | |
| 180 | 3***1 | Bearing | |
| 200 | 3***2 | Bearing | |
| 210 | 3***3 | Bearing | |
| 220 | 3***0 | Bearing | |
| 240 | 3***7 | Bearing | |
| 250 | 3***6 | Bearing | |
| 260 | 3***3 | Oil seal | |
| 270 | 3***2 | Oil seal | |
| 280 | 3***7 | Oil seal | |
| 290 | 3***9 | Bush | |
| 300 | 3***9 | O-ring | |
| 310 | 3***1 | O-ring | |
| 320 | 3***2 | Securing ring | |
| 330 | 3***7 | Securing ring | |
| 340 | 3***9 | Securing ring | |
| 350 | 3***4 | Securing ring | |
| 360 | 3***1 | Securing ring | |
| 370 | 3***3 | Securing ring | |
| 380 | 3***3 | Securing ring | |
| 390 | 3***8 | Adjusting spring | |
| 400 | 3***1 | Allen screw | |
| 405 | 3***2 | Allen screw | |
| 410 | 3***3 | Screw | |
| 420 | 3***4 | Screw | |
| 430 | 3***3 | Plug | |
| 435 | 3***7 | Plug | |
| 440 | 3***1 | Vent valve | |
| 443 | 3***4 | Copper washer | |
| 445 | 3***5 | Copper washer | |
| 450 | 3***8 | Spring ring | |
| 460 | 3***7 | Copper washer | |
| 470 | 3***4 | Spring ring | |
| 480 | 3***7 | Shim | |
| 490 | 3***6 | Shim | |
| 500 | 3***5 | Shim | |
| 510 | 3***5 | Supporting washer | |
| 520 | 3***0 | Shim | |
| 530 | 3***9 | Shim | |
| 540 | 3***8 | Shim | |
| 550 | 3***8 | Supporting washer | |
| 560 | 3***7 | Shim | |
| 570 | 3***6 | Shim | |
| 580 | 3***5 | Shim | |
| 590 | 3***3 | Shim | |
| 600 | 3***2 | Shim | |
| 610 | 3***0 | Shim | |
| 620 | 3***3 | Shim | |
| 630 | 3***2 | Shim | |
| 640 | 3***1 | Shim | |
| 650 | 3***4 | Supporting washer | |
| 660 | 3***1 | Distance bush | |
| 670 | 3***5 | Shim | |
| 680 | 3***0 | Shim | |
| 690 | 3***9 | Shim | |
| 700 | 3***8 | Shim | |
| 710 | 3***1 | Shim | |
| 720 | 3***3 | Cover | |
| 730 | 3***8 | Washer | |
| 740 | 3***4 | Allen screw | |
| 750 | 3***3 | Securing ring | |
| 760 | 3***6 | Screw | |
| 770 | 3***9 | Handle | |
| 780 | 3***5 | Allen screw | |
| 785 | 3***1 | Washer | |
| 800 | 4***5 | Washer | |
| 810 | 3***3 | Shim | |
| 820 | 3***4 | Shim | |
| 830 | 3***0 | Shim | |
| 840 | 3***9 | Shim | |
| 850 | 3***8 | Shim | |
| 860 | 3***2 | Plug | |
| 870 | 8***0 | Oil |
