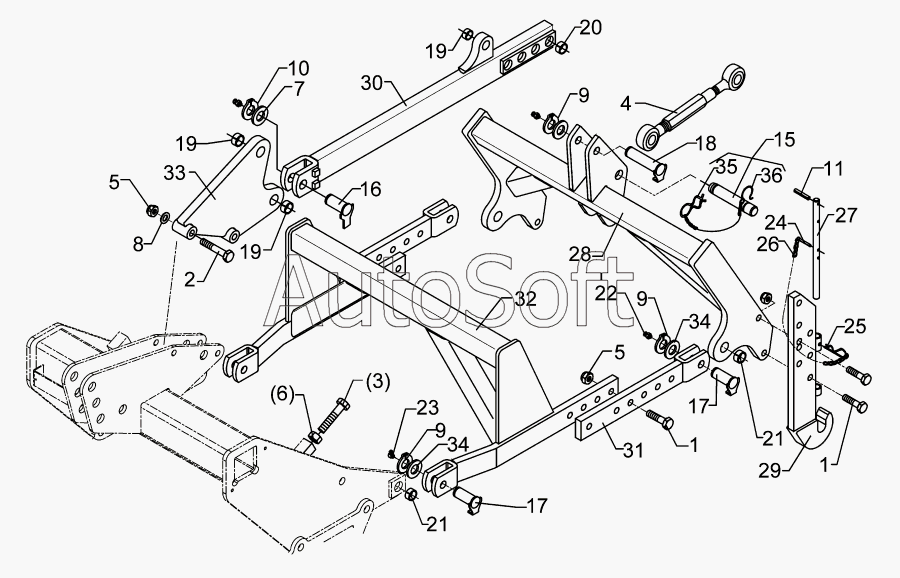

Каталог запасных частей к технике: Lemken Quarz 7/300 (2010). Hydraulic lift linkage Zirkon 7-AHG-LT-L
1
1
2
4
5
5
7
8
9
9
9
10
11
15
16
17
17
18
19
19
19
20
21
21
22
23
26
27
28
29
30
31
32
33
34
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***9 | Bolt | |
| 2 | 3***2 | Bolt | |
| 4 | 3***9 | Top link | |
| 5 | 3***5 | Selflocking nut | |
| 7 | 3***0 | Shim | |
| 8 | 3***3 | Washer | |
| 9 | 3***2 | Securing ring | |
| 10 | 3***1 | Securing ring | |
| 11 | 3***5 | Expansion bush | |
| 15 | 3***0 | Top link pin, cpl. | |
| 16 | 3***8 | Pin with stop | |
| 17 | 3***6 | Pin with stop | |
| 18 | 3***8 | Pin with stop | |
| 19 | 3***5 | Expansion bush | |
| 20 | 3***6 | Expansion bush | |
| 21 | 3***7 | Expansion bush | |
| 22 | 3***8 | Grease nipple | |
| 23 | 3***9 | Grease nipple | |
| 26 | 3***0 | Chain | |
| 27 | 4***9 | Locking pin | |
| 28 | 4***2 | Mounting frame | |
| 29 | 4***3 | Hook | |
| 30 | 4***8 | Upper link | |
| 31 | 4***1 | Link | |
| 32 | 4***1 | Lower link | |
| 33 | 4***4 | Carrier for ram | |
| 34 | 3***8 | Supporting washer | |
| 35 | 3***0 | Spring pin | |
| 36 | 3***0 | Securing clip with chain |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
