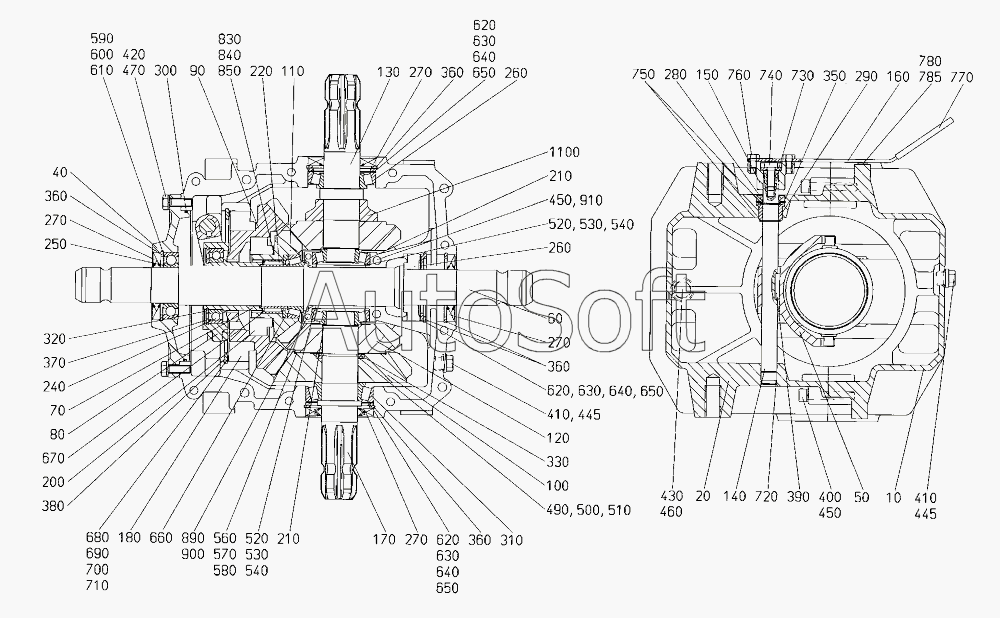

Каталог запасных частей к технике: Lemken Zirkon 10/450KA (2010). Gear box Zirkon 10/400-600 K
10
40
50
60
70
80
90
100
110
120
140
150
160
170
180
200
210
210
220
240
250
260
260
270
270
270
270
280
290
300
310
320
330
350
360
360
360
360
370
380
390
400
410
420
420
430
445
445
450
450
460
470
490
500
510
520
520
530
530
540
540
560
570
580
590
600
610
620
620
620
630
630
630
640
640
640
650
650
650
660
670
680
690
700
710
720
730
740
750
760
770
780
785
830
840
850
890
900
910
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10 | 4***7 | Gear box cpl. | |
| 40 | 4***6 | Gear box flange, front | |
| 50 | 4***6 | Switch lever | |
| 60 | 4***8 | Transmission shaft | |
| 70 | 4***2 | Switch element | |
| 80 | 4***9 | Driven shaft | |
| 90 | 4***8 | Bevel gear wheel | |
| 100 | 4***0 | Bevel gear wheel | |
| 110 | 4***7 | Bevel gear wheel | |
| 120 | 4***1 | Bevel gear wheel | |
| 140 | 4***6 | Selector shaft | |
| 150 | 4***7 | Flange | |
| 160 | 4***1 | Shift-fork | |
| 170 | 4***0 | Driven shaft | |
| 180 | 3***1 | Bearing | |
| 200 | 3***2 | Bearing | |
| 210 | 3***5 | Bearing | |
| 220 | 3***0 | Bearing | |
| 240 | 3***8 | Bearing | |
| 250 | 3***0 | Bearing | |
| 260 | 3***1 | Bearing | |
| 270 | 3***2 | Oil seal | |
| 280 | 3***7 | Oil seal | |
| 290 | 3***9 | Bush | |
| 300 | 3***9 | O-ring | |
| 310 | 3***4 | Bearing | |
| 320 | 3***2 | Securing ring | |
| 330 | 3***6 | Securing ring | |
| 350 | 3***4 | Securing ring | |
| 360 | 3***1 | Securing ring | |
| 370 | 3***3 | Securing ring | |
| 380 | 3***3 | Securing ring | |
| 390 | 3***8 | Adjusting spring | |
| 400 | 3***5 | Allen screw | |
| 410 | 3***7 | Plug | |
| 420 | 3***4 | Screw | |
| 430 | 3***3 | Plug | |
| 440 | 3***6 | Vent plug | |
| 443 | 3***4 | Copper washer | |
| 445 | 3***5 | Copper washer | |
| 450 | 3***8 | Spring ring | |
| 460 | 3***7 | Copper washer | |
| 470 | 3***4 | Spring ring | |
| 490 | 3***2 | Shim | |
| 500 | 3***0 | Shim | |
| 510 | 3***2 | Supporting washer | |
| 520 | 3***8 | Shim | |
| 530 | 3***7 | Shim | |
| 540 | 3***6 | Shim | |
| 560 | 3***7 | Shim | |
| 570 | 3***6 | Shim | |
| 580 | 3***5 | Shim | |
| 590 | 3***3 | Shim | |
| 600 | 3***2 | Shim | |
| 610 | 3***0 | Shim | |
| 620 | 3***3 | Shim | |
| 630 | 3***2 | Shim | |
| 640 | 3***1 | Shim | |
| 650 | 3***4 | Supporting washer | |
| 660 | 3***1 | Distance bush | |
| 670 | 3***5 | Shim | |
| 680 | 3***0 | Shim | |
| 690 | 3***9 | Shim | |
| 700 | 3***8 | Shim | |
| 710 | 3***1 | Shim | |
| 720 | 3***3 | Cover | |
| 730 | 3***8 | Washer | |
| 740 | 3***4 | Allen screw | |
| 750 | 3***3 | Securing ring | |
| 760 | 3***6 | Screw | |
| 770 | 3***9 | Handle | |
| 780 | 3***5 | Allen screw | |
| 785 | 3***1 | Washer | |
| 830 | 3***0 | Shim | |
| 840 | 3***9 | Shim | |
| 850 | 3***8 | Shim | |
| 860 | 3***8 | Plug | |
| 890 | 3***3 | Allen screw | |
| 900 | 3***2 | Spring ring | |
| 910 | 3***5 | Allen screw |
