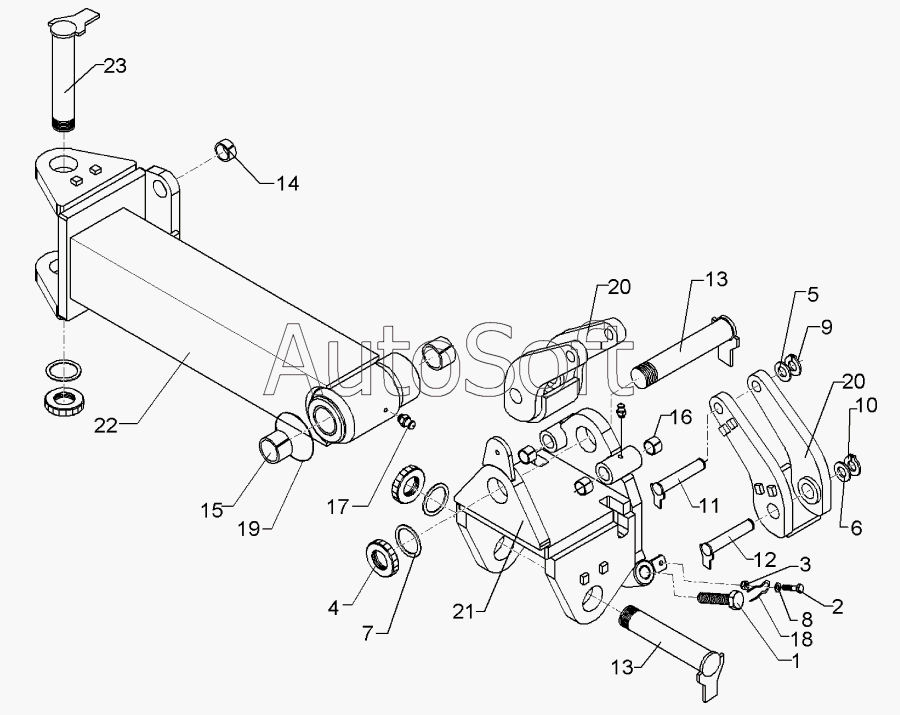

Каталог запасных частей к технике: Lemken EuroDiamant 10 (2010). Headstock Drehwerk Diamant 10
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***8 | Bolt | |
| 2 | 3***0 | Screw | |
| 3 | 3***2 | Selflocking nut | |
| 4 | 3***9 | Grooved nut | |
| 5 | 3***0 | Supporting washer | |
| 6 | 3***7 | Supporting washer | |
| 7 | 3***1 | Supporting washer | |
| 8 | 3***4 | Washer | |
| 9 | 3***1 | Securing ring | |
| 10 | 3***3 | Securing ring | |
| 11 | 3***3 | Pin with stop | |
| 12 | 3***3 | Pin with stop | |
| 13 | 3***1 | Pin with stop | |
| 14 | 3***7 | Expansion bush | |
| 15 | 3***2 | Expansion bush | |
| 16 | 3***8 | Expansion bush | |
| 17 | 3***8 | Grease nipple | |
| 18 | 3***6 | Clamp | |
| 19 | 3***5 | O-ring | |
| 20 | 4***0 | Rocker arm | |
| 21 | 4***4 | Bracket | |
| 22 | 4***5 | Turning link | |
| 23 | 3***1 | Pin with stop |
