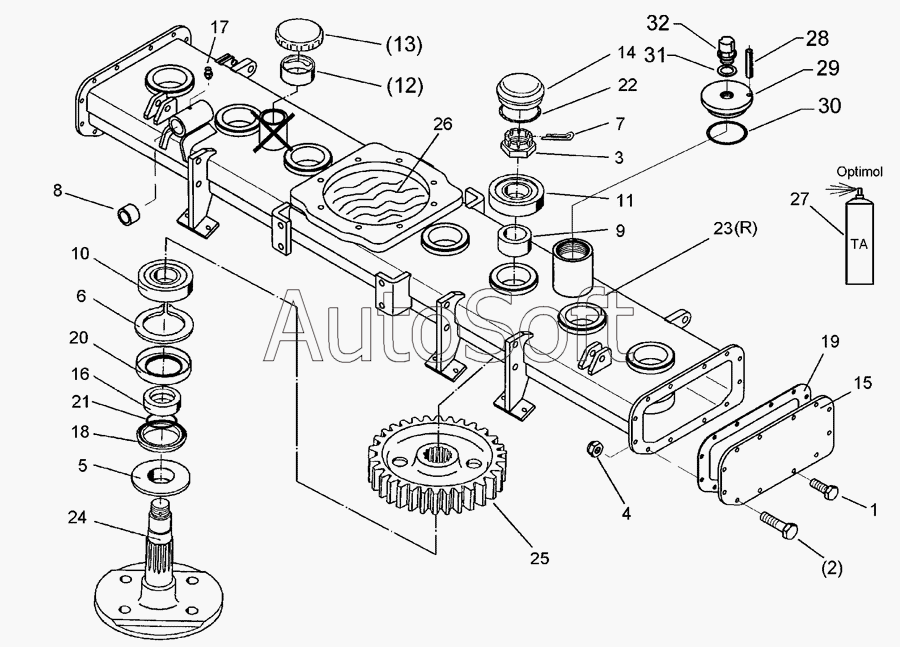

Каталог запасных частей к технике: Lemken Zirkon 9/600K "B" (2010). Gear bed Zirkon 9/600-K RE
17
32
31
30
29
28
27
26
25
24
23
22
21
20
19
18
1
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***5 | Screw | |
| 2 | 3***4 | Bolt | |
| 3 | 3***0 | Castle nut | |
| 4 | 3***3 | Selflocking nut | |
| 5 | 3***8 | Washer | |
| 6 | 3***6 | Securing ring | |
| 7 | 3***9 | Peg | |
| 8 | 3***1 | Expansion bush | |
| 9 | 3***1 | Distance ring | |
| 10 | 3***9 | Bearing | |
| 11 | 3***2 | Bearing | |
| 12 | 3***1 | Housing of cap | |
| 13 | 3***0 | Cap of tank | |
| 14 | 3***0 | Cover | |
| 15 | 3***0 | Cap | |
| 16 | 3***3 | Race ring | |
| 17 | 3***8 | Grease nipple | |
| 18 | 3***1 | Felt ring with housing | |
| 19 | 3***5 | Gasket | |
| 20 | 3***0 | Oil seal | |
| 21 | 3***6 | O-ring | |
| 22 | 3***8 | O-ring | |
| 23 | 4***2 | Gear bed | |
| 24 | 4***3 | Rotor wave | |
| 25 | 4***5 | Gear wheel | |
| 26 | 8***1 | ||
| 27 | 8***0 | ||
| 28 | 3***7 | Expansion bush | |
| 29 | 3***1 | Vent cover | |
| 30 | 3***1 | O-ring | |
| 31 | 3***5 | Copper washer | |
| 32 | 3***6 | Vent plug |
