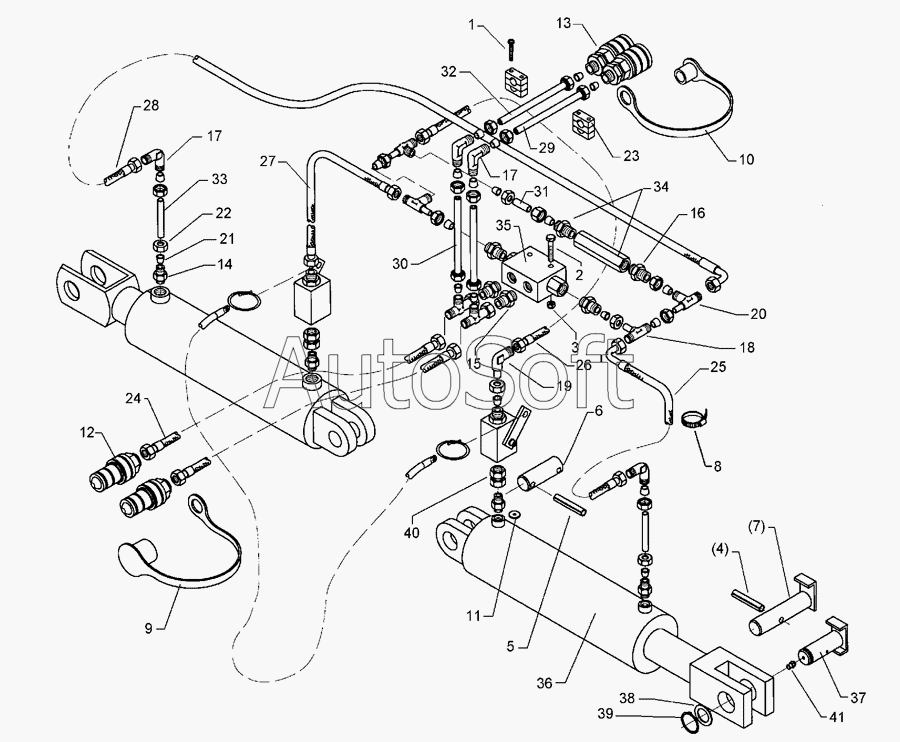

Каталог запасных частей к технике: Lemken Zirkon 9/600K "B" (2010). HY-assembly folding device Zirkon 9/600-KB
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***2 | Flatheaded bolt | |
| 2 | 3***8 | Bolt | |
| 3 | 3***7 | Nut | |
| 4 | 3***3 | Expansion bush | |
| 5 | 3***0 | Expansion bush | |
| 6 | 3***2 | Pin | |
| 7 | 3***2 | Pin with stop | |
| 8 | 3***5 | Hose clip | |
| 9 | 3***5 | Plastic male probe | |
| 10 | 3***6 | Cap, red | |
| 11 | 3***2 | Throttle plate | |
| 12 | 3***8 | SVK-socket | |
| 13 | 3***5 | SVK-socket | |
| 14 | 3***0 | Nipple | |
| 15 | 3***8 | Nipple | |
| 16 | 3***3 | Nipple | |
| 17 | 3***0 | Angle union | |
| 18 | 3***0 | T-adjustable T-union | |
| 19 | 3***0 | Adjustable angle union | |
| 20 | 3***0 | L-adjustable T-union | |
| 21 | 3***0 | Cutting ring | |
| 22 | 3***0 | Union nut | |
| 23 | 3***0 | Clamp | |
| 24 | 4***6 | High-pressure hose | |
| 25 | 4***3 | High-pressure hose | |
| 26 | 4***4 | High-pressure hose | |
| 27 | 4***5 | High-pressure hose | |
| 28 | 4***6 | High-pressure hose | |
| 29 | 4***8 | Tube | |
| 30 | 4***4 | Tube | |
| 31 | 4***4 | Tube | |
| 32 | 4***9 | Tube | |
| 33 | 4***7 | Tube | |
| 34 | 5***9 | Relief pressure valve | |
| 35 | 5***1 | Nonreturn valve | |
| 36 | 5***9 | Ram | |
| 37 | 3***4 | Pin with stop | |
| 38 | 3***0 | Shim | |
| 39 | 3***7 | Securing ring | |
| 40 | 3***2 | Connection | |
| 41 | 3***8 | Grease nipple |
