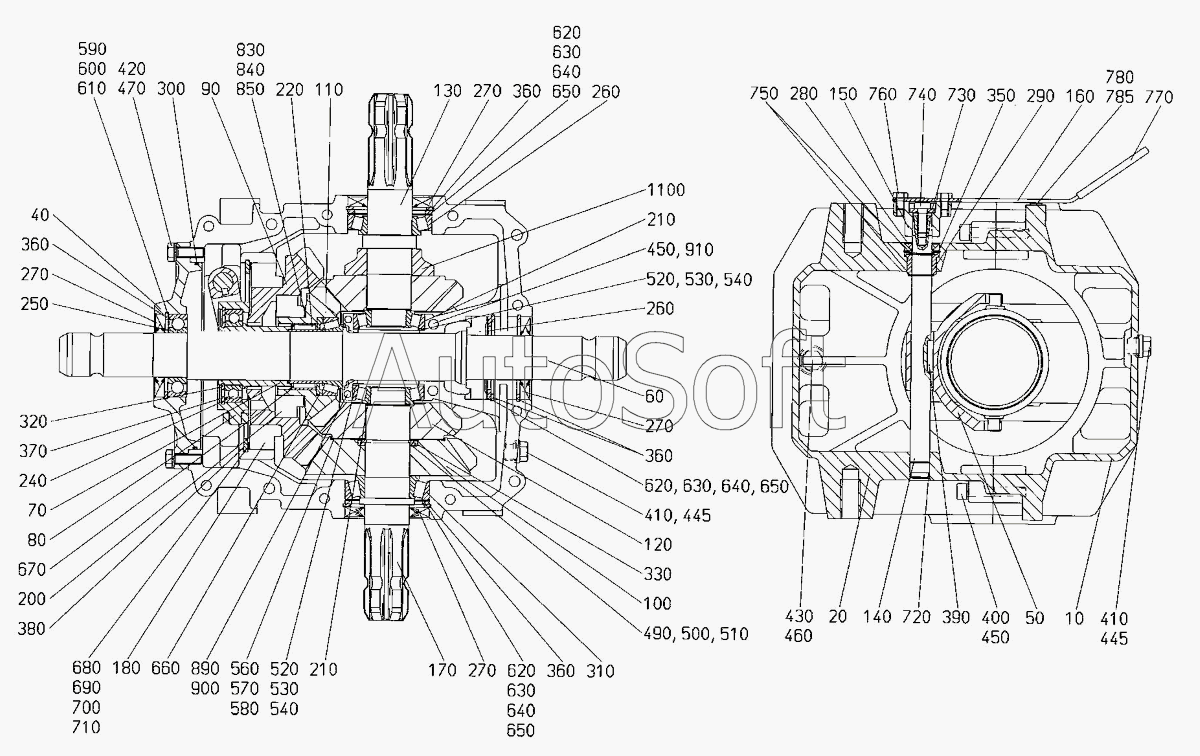

Каталог запасных частей к технике: Lemken Zirkon 10/500KA (2010). Gear box Zirkon 10/400-600 K
570
660
650
650
650
640
640
640
630
630
630
620
620
620
610
600
590
580
670
560
540
540
530
530
520
520
510
500
490
470
460
770
910
900
890
850
840
830
785
780
450
450
760
750
740
730
720
710
700
690
680
140
250
240
220
210
210
200
180
170
160
150
260
260
120
110
100
90
80
70
60
50
40
370
445
445
430
420
410
410
400
390
380
10
360
360
360
360
350
330
320
310
300
290
280
270
270
270
270
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10 | 4***7 | Gear box cpl. | |
| 40 | 4***6 | Gear box flange, front | |
| 50 | 4***6 | Switch lever | |
| 60 | 4***8 | Transmission shaft | |
| 70 | 4***2 | Switch element | |
| 80 | 4***9 | Driven shaft | |
| 90 | 4***8 | Bevel gear wheel | |
| 100 | 4***0 | Bevel gear wheel | |
| 110 | 4***7 | Bevel gear wheel | |
| 120 | 4***1 | Bevel gear wheel | |
| 140 | 4***6 | Selector shaft | |
| 150 | 4***7 | Flange | |
| 160 | 4***1 | Shift-fork | |
| 170 | 4***0 | Driven shaft | |
| 180 | 3***1 | Bearing | |
| 200 | 3***2 | Bearing | |
| 210 | 3***5 | Bearing | |
| 220 | 3***0 | Bearing | |
| 240 | 3***8 | Bearing | |
| 250 | 3***0 | Bearing | |
| 260 | 3***1 | Bearing | |
| 270 | 3***2 | Oil seal | |
| 280 | 3***7 | Oil seal | |
| 290 | 3***9 | Bush | |
| 300 | 3***9 | O-ring | |
| 310 | 3***4 | Bearing | |
| 320 | 3***2 | Securing ring | |
| 330 | 3***6 | Securing ring | |
| 350 | 3***4 | Securing ring | |
| 360 | 3***1 | Securing ring | |
| 370 | 3***3 | Securing ring | |
| 380 | 3***3 | Securing ring | |
| 390 | 3***8 | Adjusting spring | |
| 400 | 3***5 | Allen screw | |
| 410 | 3***7 | Plug | |
| 420 | 3***4 | Screw | |
| 430 | 3***3 | Plug | |
| 440 | 3***6 | Vent plug | |
| 443 | 3***4 | Copper washer | |
| 445 | 3***5 | Copper washer | |
| 450 | 3***8 | Spring ring | |
| 460 | 3***7 | Copper washer | |
| 470 | 3***4 | Spring ring | |
| 490 | 3***2 | Shim | |
| 500 | 3***0 | Shim | |
| 510 | 3***2 | Supporting washer | |
| 520 | 3***8 | Shim | |
| 530 | 3***7 | Shim | |
| 540 | 3***6 | Shim | |
| 560 | 3***7 | Shim | |
| 570 | 3***6 | Shim | |
| 580 | 3***5 | Shim | |
| 590 | 3***3 | Shim | |
| 600 | 3***2 | Shim | |
| 610 | 3***0 | Shim | |
| 620 | 3***3 | Shim | |
| 630 | 3***2 | Shim | |
| 640 | 3***1 | Shim | |
| 650 | 3***4 | Supporting washer | |
| 660 | 3***1 | Distance bush | |
| 670 | 3***5 | Shim | |
| 680 | 3***0 | Shim | |
| 690 | 3***9 | Shim | |
| 700 | 3***8 | Shim | |
| 710 | 3***1 | Shim | |
| 720 | 3***3 | Cover | |
| 730 | 3***8 | Washer | |
| 740 | 3***4 | Allen screw | |
| 750 | 3***3 | Securing ring | |
| 760 | 3***6 | Screw | |
| 770 | 3***9 | Handle | |
| 780 | 3***5 | Allen screw | |
| 785 | 3***1 | Washer | |
| 830 | 3***0 | Shim | |
| 840 | 3***9 | Shim | |
| 850 | 3***8 | Shim | |
| 860 | 3***8 | Plug | |
| 890 | 3***3 | Allen screw | |
| 900 | 3***2 | Spring ring | |
| 910 | 3***5 | Allen screw |
