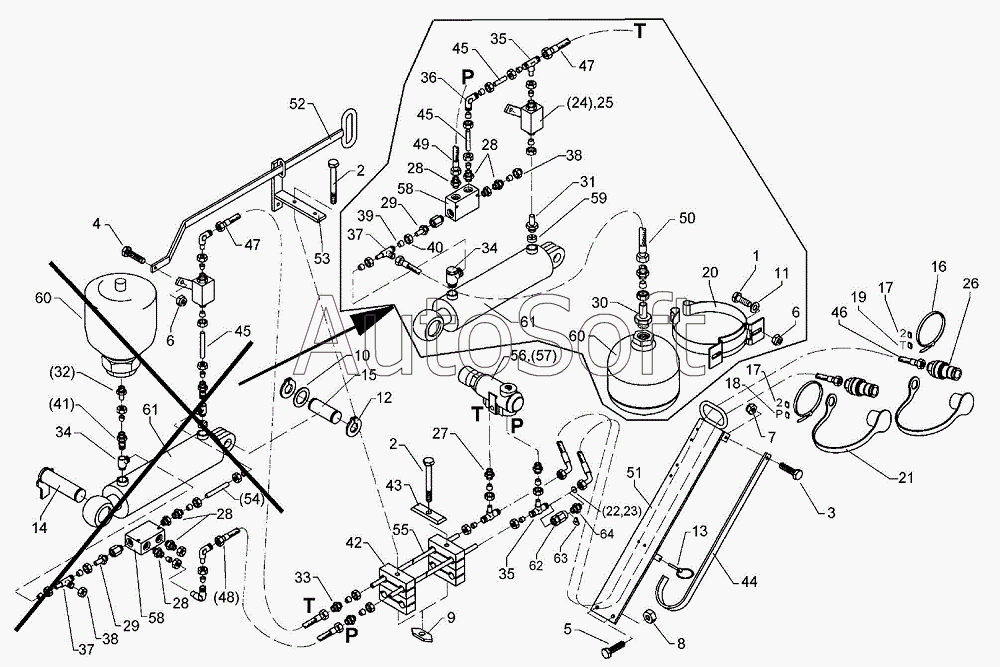

Каталог запасных частей к технике: Lemken Zirkon 10/600KA (2010). HY-assembly chassis Zirkon 9 KA DZ115x200
1
2
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
28
28
28
29
29
30
31
32
33
34
34
35
35
35
37
37
38
38
39
40
41
42
43
44
45
45
45
46
47
47
48
49
50
51
52
53
54
55
56
57
58
58
59
60
60
61
61
62
63
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***8 | Screw | |
| 2 | 3***1 | Bolt | |
| 3 | 3***4 | Screw | |
| 4 | 3***0 | Screw | |
| 5 | 3***4 | Screw | |
| 6 | 3***2 | Selflocking nut | |
| 7 | 3***3 | Selflocking nut | |
| 8 | 3***4 | Selflocking nut | |
| 9 | 3***2 | Nut | |
| 10 | 3***2 | Shim | |
| 11 | 3***4 | Washer | |
| 12 | 3***3 | Securing ring | |
| 13 | 3***5 | Securing pin | |
| 14 | 3***9 | Pin with stop | |
| 15 | 3***5 | Pin | |
| 16 | 3***0 | Strap | |
| 17 | 3***2 | EASY-READ sign | |
| 18 | 3***1 | EASY-READ sign | |
| 19 | 3***2 | EASY-READ sign | |
| 20 | 3***8 | Bracket clip | |
| 21 | 3***0 | Cap | |
| 22 | 3***5 | Throttle plate | |
| 23 | 3***6 | Throttle plate | |
| 24 | 3***9 | Valve | |
| 25 | 3***1 | Valve with lift limiter lever | |
| 26 | 3***8 | SVK-socket | |
| 27 | 3***0 | Nipple | |
| 28 | 3***8 | Nipple | |
| 29 | 3***1 | Stud | |
| 30 | 3***9 | Nipple | |
| 31 | 3***1 | Nipple | |
| 32 | 3***9 | Nipple | |
| 33 | 3***0 | Nipple | |
| 34 | 3***0 | Union, swivel | |
| 35 | 3***0 | T-adjustable T-union | |
| 36 | 3***0 | Angle union | |
| 37 | 3***0 | L-adjustable T-union | |
| 38 | 3***0 | Blind plug | |
| 39 | 3***0 | Cutting ring | |
| 40 | 3***0 | Union nut | |
| 41 | 3***2 | Banjo bolt | |
| 42 | 3***6 | Clamp | |
| 43 | 3***6 | Plate | |
| 44 | 4***5 | Holder | |
| 45 | 4***2 | Tube | |
| 46 | 4***9 | High-pressure hose | |
| 47 | 4***8 | High-pressure hose | |
| 48 | 4***3 | High-pressure hose | |
| 49 | 4***4 | High-pressure hose | |
| 50 | 4***3 | High-pressure hose | |
| 51 | 4***6 | Hose carrier | |
| 52 | 4***8 | Linkage | |
| 53 | 4***9 | Holder | |
| 54 | 4***8 | Tube | |
| 55 | 4***0 | Tube | |
| 56 | 5***0 | Pressure limiting valve | |
| 57 | 5***8 | Relief pressure valve | |
| 58 | 5***5 | Nonreturn valve | |
| 59 | 5***8 | Throttle nonreturn valve | |
| 60 | 5***2 | Pressure reservoir | |
| 61 | 5***4 | Ram | |
| 62 | 3***5 | Connection | |
| 63 | 3***5 | Restrictor washer | |
| 64 | 3***0 | Nipple |
